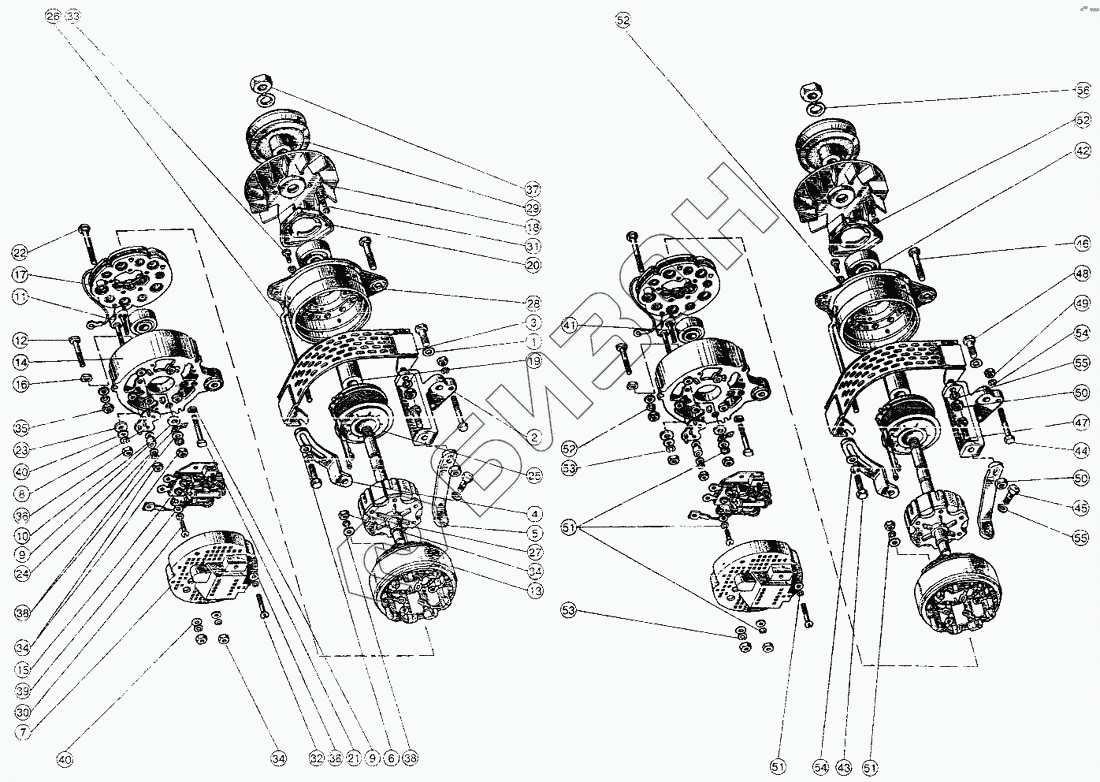

Графический каталог запасных частей к технике: ММЗ Д-245. Генератор и его установка
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 468.3701000-01 | 468.3701000-01 | Генератор |
Загрузка ...
|
|
| 464.3701000-01 | 464.3701000-01 | Генератор |
Загрузка ...
|
|
| 1 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 2 | 240-3701056-В | Кронштейн |
Загрузка ...
|
|
| 3 | 240-3701060-Б | Щиток |
Загрузка ...
|
|
| 3 | 245-3701060-А | Щиток |
Загрузка ...
|
|
| 4 | 240-3701063 | Планка |
Загрузка ...
|
|
| 4 | 245-3701063 | Планка |
Загрузка ...
|
|
| 5 | 240-3701068-Б | Растяжка |
Загрузка ...
|
|
| 6 | 50-1002073 | Шайба упорная |
Загрузка ...
|
|
| 7 | 96.3701001-02 | Крышка регулирующего устройства |
Загрузка ...
|
|
| 8 | 96.3701013 | Изолятор |
Загрузка ...
|
|
| 9 | 96.3701017 | Шайба изоляционная |
Загрузка ...
|
|
| 10 | 96.3701018-01 | Втулка распорная |
Загрузка ...
|
|
| 11 | 96.3701020 | Панель выводов |
Загрузка ...
|
|
| 12 | 96.3701021 | Болт М4х35 |
Загрузка ...
|
|
| 13 | 96.3701100 | Статор |
Загрузка ...
|
|
| 14 | 96.3701300 | Крышка задняя |
Загрузка ...
|
|
| 15 | 96.3701500 | Регулирующее устройство |
Загрузка ...
|
|
| 16 | 95.3701011 | Изолятор фазный |
Загрузка ...
|
|
| 17 | 95.3701600-01 | Блок выпрямительный |
Загрузка ...
|
|
| 18 | 46.3701003 | Вентилятор |
Загрузка ...
|
|
| 19 | 46.3701005 | Втулка ротора |
Загрузка ...
|
|
| 20 | 46.3701007 | Крышка подшипника |
Загрузка ...
|
|
| 21 | 46.3701008 | Болт М4х27,5 |
Загрузка ...
|
|
| 22 | 46.3701015 | Болт М6х50 |
Загрузка ...
|
|
| 23 | 46.3701017 | Шайба изоляционная |
Загрузка ...
|
|
| 24 | 46.3701019 | Перемычка |
Загрузка ...
|
|
| 25 | 46.3701060 | Катушка возбуждения |
Загрузка ...
|
|
| 26 | 46.3701080 | Болт стяжной |
Загрузка ...
|
|
| 27 | 46.3701200 | Ротор |
Загрузка ...
|
|
| 28 | 46.3701400-01 | Крышка передняя |
Загрузка ...
|
|
| 29 | 468.3701051 | Шкив двухручьевой |
Загрузка ...
|
|
| 29 | 464.3701051 | Шкив одноручьевой |
Загрузка ...
|
|
| 30 | 001300-02 | Винт М4-6gх14 |
Загрузка ...
|
|
| 31 | 001300-13 | Винт М5-6gх25.48.016 |
Загрузка ...
|
|
| 32 | 001300-23 | Винт М4-6gх25 |
Загрузка ...
|
|
| 33 | 001300-26 | Винт М5-6gх9,5 |
Загрузка ...
|
|
| 34 | 002100 | Гайка М4-6 |
Загрузка ...
|
|
| 35 | 002100-02 | Гайка М5-6Н |
Загрузка ...
|
|
| 36 | 002100-03 | Гайка М6-6Н |
Загрузка ...
|
|
| 37 | 002100-07 | Гайка М16х1,5.6Н.5А.019 |
Загрузка ...
|
|
| 38 | 002500-01 | Шайба 4 |
Загрузка ...
|
|
| 39 | 002500-03 | Шайба 5.01.016 |
Загрузка ...
|
|
| 40 | 002500-05 | Шайба 6.01.016 |
Загрузка ...
|
|
| 41 | 6-180502К1С9 | Шарикоподшипник |
Загрузка ...
|
|
| 42 | 6-180603К4С9 | Шарикоподшипник |
Загрузка ...
|
|
| 43 | М8-6gх20.88.35.016 | Болт |
Загрузка ...
|
|
| 44 | М8-6gх95.88.35.016 | Болт |
Загрузка ...
|
|
| 45 | М10-6gх20.88.35.016 | Болт |
Загрузка ...
|
|
| 46 | М10-6gх30.88.35.016 | Болт |
Загрузка ...
|
|
| 47 | М10-6gх55.88.35.016 | Болт |
Загрузка ...
|
|
| 48 | М12-6gх30.88.35.016 | Болт |
Загрузка ...
|
|
| 49 | М8-6Н.6.016 | Гайка |
Загрузка ...
|
|
| 50 | М10-6Н.6.016 | Гайка |
Загрузка ...
|
|
| 51 | 4Л | Шайба |
Загрузка ...
|
|
| 52 | 5Л | Шайба |
Загрузка ...
|
|
| 53 | 6Л | Шайба |
Загрузка ...
|
|
| 54 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 55 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 56 | 16Л.65Г.016 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
