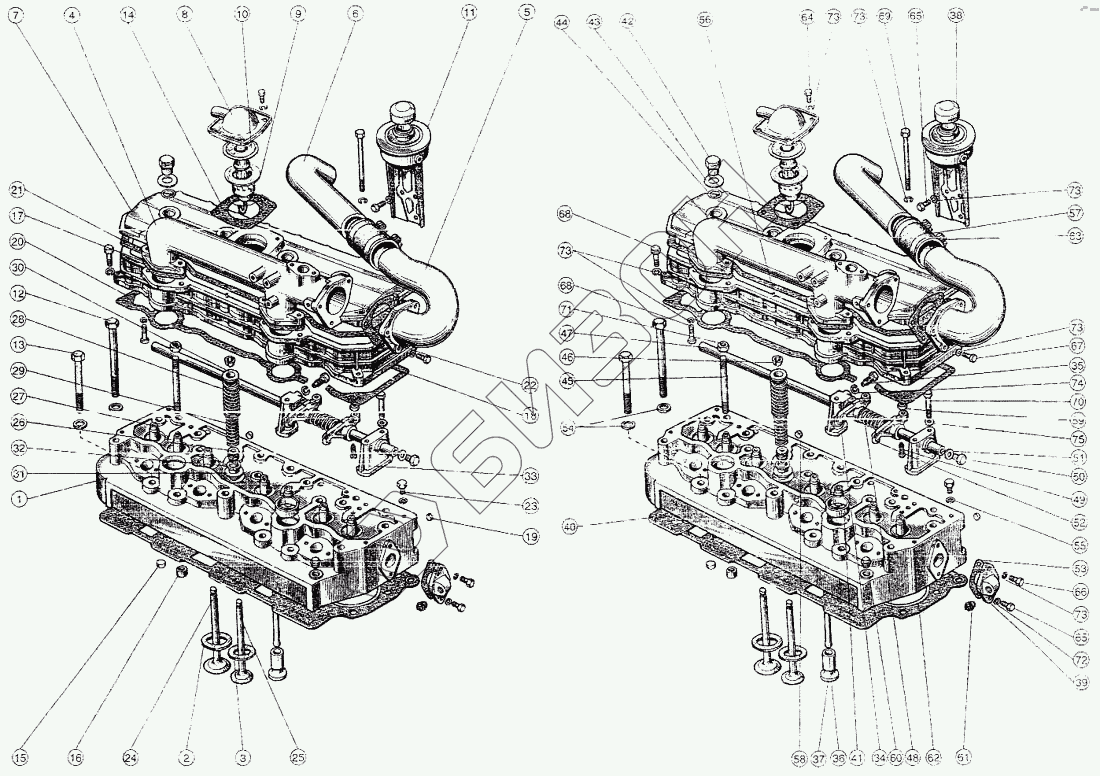

Графический каталог запасных частей к технике: ММЗ Д-245. Головка цилиндров. Клапаны и толкатели клапанов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
28
28
29
30
31
32
33
33
34
34
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-1007170-Б | 50-1007170-Б | Винт регулировочный с гайкой |
Загрузка ...
|
|
| 245-3707220-А | 245-3707220-А | Бачок с пробкой |
Загрузка ...
|
|
| 245-1003030-08 | 245-1003030-08 | Крышка головки цилиндров |
Загрузка ...
|
|
| 245-1003012 | 245-1003012 | Головка цилиндров |
Загрузка ...
|
|
| 245-1003013-А-03 | 245-1003013-А-03 | Головка цилиндров |
Загрузка ...
|
|
| 1 | 245-1003015-А-01 | Головка цилиндров |
Загрузка ...
|
|
| 2 | 245-1003018 | Седло клапана впускного |
Загрузка ...
|
|
| 3 | 245-1003019 | Седло клапана выпускного |
Загрузка ...
|
|
| 4 | 245-1003033А-06 | Коллектор впускной |
Загрузка ...
|
|
| 5 | 245-1003035-Б | Патрубок переходной |
Загрузка ...
|
|
| 6 | 245-1003036-Б | Патрубок |
Загрузка ...
|
|
| 7 | 245-1003122-02 | Колпак крышки |
Загрузка ...
|
|
| 8 | 245-1002430-02 | Корпус сапуна |
Загрузка ...
|
|
| 9 | 245-1014440 | Стакан |
Загрузка ...
|
|
| 10 | 245-1014445 | Маслоотражатель |
Загрузка ...
|
|
| 11 | 242-3707140-А-01 | Бачок |
Загрузка ...
|
|
| 12 | 240-1002047 | Болт |
Загрузка ...
|
|
| 13 | 240-1002047-01 | Болт |
Загрузка ...
|
|
| 14 | 240-1002444-А | Прокладка |
Загрузка ...
|
|
| 15 | 240-1003027 | Заглушка |
Загрузка ...
|
|
| 16 | 240-1003029 | Втулка |
Загрузка ...
|
|
| 17 | 240-1003031 | Прокладка |
Загрузка ...
|
|
| 18 | 240-1003032-А-02 | Крышка головки цилиндров |
Загрузка ...
|
|
| 19 | 240-1003037 | Заглушка |
Загрузка ...
|
|
| 20 | 240-1003108 | Прокладка крышки |
Загрузка ...
|
|
| 21 | 240-1003109 | Прокладка колпака |
Загрузка ...
|
|
| 22 | 240-1003264-А | Прокладка |
Загрузка ...
|
|
| 23 | 240-1003281 | Пробка |
Загрузка ...
|
|
| 24 | 240-1007014-Б4 | Клапан впускной |
Загрузка ...
|
|
| 24 | 240-1007014-Б7 | Клапан впускной |
Загрузка ...
|
|
| 25 | 240-1007015-Б7 | Клапан выпускной |
Загрузка ...
|
|
| 25 | 240-1007015-Б6 | Клапан выпускной |
Загрузка ...
|
|
| 26 | 240-1007020 | Манжета уплотнительная клапана |
Загрузка ...
|
|
| 27 | 240-1007032-Б-01 | Втулка направляющая клапана |
Загрузка ...
|
|
| 28 | 240-1007045-А1 | Пружина клапана наружная |
Загрузка ...
|
|
| 28 | 240-1007045-А5 | Пружина клапана наружная |
Загрузка ...
|
|
| 28 | 240-1007045-А2 | Пружина клапана наружная |
Загрузка ...
|
|
| 29 | 240-1007046-А1 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 30 | 240-1007048 | Тарелка пружин клапана |
Загрузка ...
|
|
| 31 | 240-1007054 | Шайба пружины клапана нижняя |
Загрузка ...
|
|
| 32 | 240-1007055 | Шайба пружины клапана верхняя |
Загрузка ...
|
|
| 33 | 240-1007151-Б | Стойка оси коромысел крайняя |
Загрузка ...
|
|
| 33 | 240-1007151-Б-01 | Стойка оси коромысел крайняя |
Загрузка ...
|
|
| 34 | 240-1007152-Б-01 | Стойка оси коромысел средняя |
Загрузка ...
|
|
| 34 | 240-1007152-Б | Стойка оси коромысел средняя |
Загрузка ...
|
|
| 35 | 240-1007185 | Фиксатор оси коромысел |
Загрузка ...
|
|
| 36 | 240-1007310-Б1 | Штанга |
Загрузка ...
|
|
| 36 | 240-1007310-Б | Штанга |
Загрузка ...
|
|
| 37 | 240-1007375-А | Толкатель клапана |
Загрузка ...
|
|
| 37 | 240-1007375-А1 | Толкатель клапана |
Загрузка ...
|
|
| 38 | 240-3707200-01 | Пробка |
Загрузка ...
|
|
| 39 | 70-8115022-А | Патрубок |
Загрузка ...
|
|
| 40 | 50-1003020-А2-01 | Прокладка головки |
Загрузка ...
|
|
| 41 | 50-1003103-А | Стакан |
Загрузка ...
|
|
| 42 | 50-1003104-А | Гайка колпака |
Загрузка ...
|
|
| 43 | 50-1003106 | Шайба |
Загрузка ...
|
|
| 44 | 50-1003107-А-01 | Кольцо |
Загрузка ...
|
|
| 45 | 50-1003112 | Шпилька стойки |
Загрузка ...
|
|
| 46 | 50-1007053-А1 | Сухарь клапана |
Загрузка ...
|
|
| 47 | 50-1007102-А | Ось коромысел |
Загрузка ...
|
|
| 48 | 50-1007103-А | Пружина оси коромысел |
Загрузка ...
|
|
| 49 | 50-1007175-Б1 | Винт регулировочный |
Загрузка ...
|
|
| 50 | 50-1007182 | Пробка оси коромысел |
Загрузка ...
|
|
| 51 | 50-1007183 | Шайба пробки |
Загрузка ...
|
|
| 52 | 50-1007212-А4 | Коромысло клапана со втулками |
Загрузка ...
|
|
| 52 | 50-1007212-А3 | Коромысло клапана со втулками |
Загрузка ...
|
|
| 53 | 50-1015598 | Прокладка |
Загрузка ...
|
|
| 54 | 48-1002318 | Шайба |
Загрузка ...
|
|
| 55 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 56 | 2.5х10 | Штифт |
Загрузка ...
|
|
| 57 | 50-61-70-0.2(2) | Рукав-деталь |
Загрузка ...
|
|
| 58 | Д02-003-А | Заглушка |
Загрузка ...
|
|
| 59 | Д02-063 | Гайка |
Загрузка ...
|
|
| 60 | КГ3/8"А12.019 | Пробка |
Загрузка ...
|
|
| 61 | 2-КГ3/8"А12.019 | Пробка |
Загрузка ...
|
|
| 62 | Ф-4.118,3 | Кольцо |
Загрузка ...
|
|
| 63 | NОRМА50-70 | Хомут |
Загрузка ...
|
|
| 64 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 65 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 66 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 67 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 68 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 69 | М8-6gх80.88.35 | Болт |
Загрузка ...
|
|
| 70 | М12-6gх85.88.35 | Болт |
Загрузка ...
|
|
| 71 | М12.6Н.6 | Гайка |
Загрузка ...
|
|
| 72 | 8.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 73 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 74 | 10.65.Г06 | Шайба |
Загрузка ...
|
|
| 75 | 12-01.08кп | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
