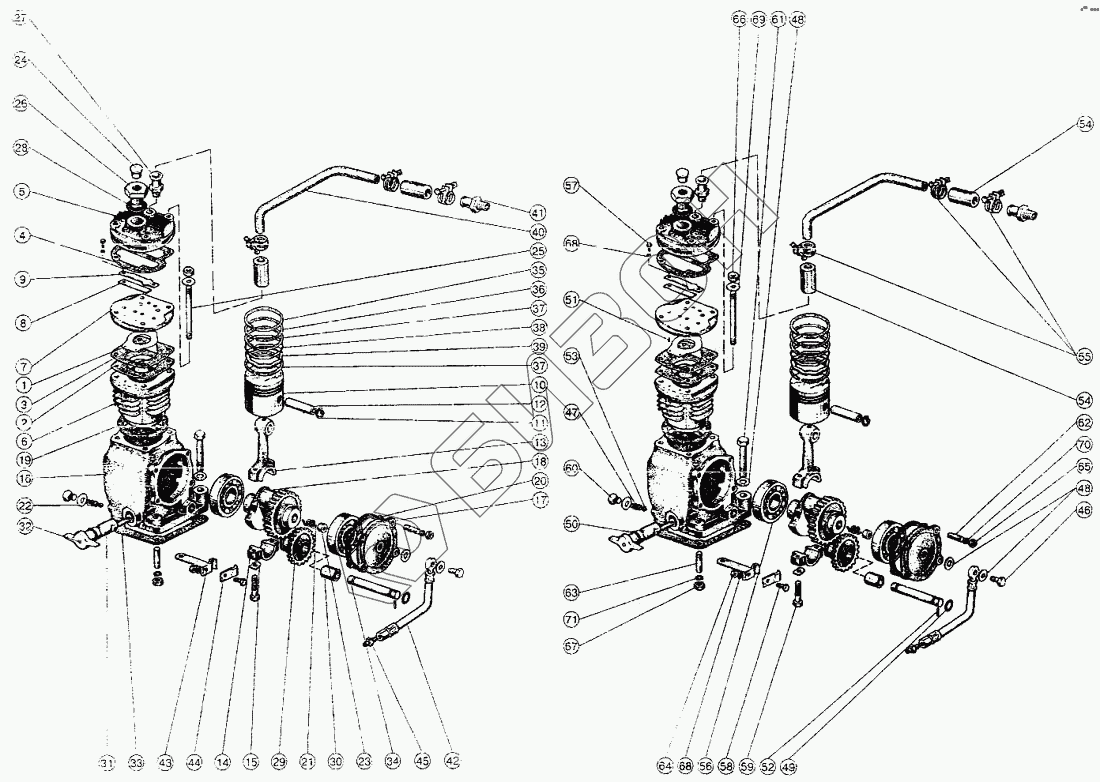

Графический каталог запасных частей к технике: ММЗ Д-245. Пневмокомпроссор и его установка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.01.180 | А29.01.180 | Комплект поршневых колец |
Загрузка ...
|
|
| А29.01.250-А | А29.01.250-А | Валик управления |
Загрузка ...
|
|
| А29.01.200-А | А29.01.200-А | Шестерня |
Загрузка ...
|
|
| А29.05.000-А | А29.05.000-А | Пневмокомпрессор |
Загрузка ...
|
|
| А29.05.170 | А29.05.170 | Шатун |
Загрузка ...
|
|
| 1 | А29.05.001 | Клапан всасывающий |
Загрузка ...
|
|
| 2 | А29.05.002 | Прокладка нижняя |
Загрузка ...
|
|
| 3 | А29.05.003 | Прокладка верхняя |
Загрузка ...
|
|
| 4 | А29.05.004 | Прокладка головки |
Загрузка ...
|
|
| 5 | А29.05.005 | Головка цилиндра |
Загрузка ...
|
|
| 6 | А29.05.006 | Цилиндр |
Загрузка ...
|
|
| 7 | А29.05.041 | Плита |
Загрузка ...
|
|
| 8 | А29.05.042 | Клапан нагнетательный |
Загрузка ...
|
|
| 9 | А29.05.043 | Ограничитель |
Загрузка ...
|
|
| 10 | А29.05.101 | Поршень |
Загрузка ...
|
|
| 11 | А29.05.102 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | А29.05.103 | Палец поршневой |
Загрузка ...
|
|
| 13 | А29.05.171 | Шатун |
Загрузка ...
|
|
| 14 | А29.05.172 | Крышка шатуна |
Загрузка ...
|
|
| 15 | А29.05.173 | Шайба стопорная |
Загрузка ...
|
|
| 16 | А29.01.001 | Картер |
Загрузка ...
|
|
| 17 | А29.01.003 | Крышка |
Загрузка ...
|
|
| 18 | А19.01.004 | Ват коленчатый |
Загрузка ...
|
|
| 19 | А29.01.006 | Прокладка цилиндра |
Загрузка ...
|
|
| 20 | А29.01.009 | Прокладка |
Загрузка ...
|
|
| 21 | А29.01.013 | Пружина |
Загрузка ...
|
|
| 22 | А29.01.017 | Прокладка |
Загрузка ...
|
|
| 23 | А29.01.019 | Уплотнитель крышки |
Загрузка ...
|
|
| 24 | А29.01.021 | Пробка транспортная |
Загрузка ...
|
|
| 25 | А29.01.023 | Шпилька |
Загрузка ...
|
|
| 26 | А29.01.053 | Пробка |
Загрузка ...
|
|
| 27 | А29.01.059 | Штуцер |
Загрузка ...
|
|
| 28 | А29.01.064-А | Прокладка |
Загрузка ...
|
|
| 29 | А29.01.201-А | Шестерня |
Загрузка ...
|
|
| 30 | А29.01.202-А | Втулка |
Загрузка ...
|
|
| 31 | А29.61.251-А | Валик |
Загрузка ...
|
|
| 32 | А29.01.252-А | Рычаг |
Загрузка ...
|
|
| 33 | А39.01.253 | Палец |
Загрузка ...
|
|
| 34 | А29.01.301 | Ось шестерни |
Загрузка ...
|
|
| 35 | А27.02.03.007 | Кольцо компрессионное |
Загрузка ...
|
|
| 36 | А27.02.03.008 | Кольцо компрессионное |
Загрузка ...
|
|
| 37 | А27.12.40.509 | Сегмент |
Загрузка ...
|
|
| 38 | А27.12.40.510 | Расширитель |
Загрузка ...
|
|
| 39 | А27.12.40.511 | Расширитель |
Загрузка ...
|
|
| 40 | 242-3509211 | Труба |
Загрузка ...
|
|
| 41 | 242-3509213 | Штуцер |
Загрузка ...
|
|
| 42 | 240-3509150 | Маслопровод |
Загрузка ...
|
|
| 43 | 240-3509158 | Хомут |
Загрузка ...
|
|
| 44 | 240-3509159 | Скоба |
Загрузка ...
|
|
| 45 | 540-3509232 | Штуцер |
Загрузка ...
|
|
| 46 | 240-3509233 | Болт штуцера |
Загрузка ...
|
|
| 47 | 50-4604027-Б | Пружина 310 |
Загрузка ...
|
|
| 48 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 49 | 014-018-25-2-1 | Кольцо |
Загрузка ...
|
|
| 50 | 020-025-30-2-1 | Кольцо |
Загрузка ...
|
|
| 51 | 2,5m6х12 | Штифт |
Загрузка ...
|
|
| 52 | 4h8х28 | Штифт |
Загрузка ...
|
|
| 53 | Шарик8,0-100 | Шарик |
Загрузка ...
|
|
| 54 | 18-30-50-1(10) | Рукав-деталь |
Загрузка ...
|
|
| 55 | ХЧП10.019 | Хомут |
Загрузка ...
|
|
| 56 | 207 | Подшипник |
Загрузка ...
|
|
| 57 | М6-6gх10.88.35.016 | Болт |
Загрузка ...
|
|
| 58 | М6-6gх16.88.35.016 | Болт |
Загрузка ...
|
|
| 59 | М8-6gх35.109.40Х.05 | Болт |
Загрузка ...
|
|
| 60 | М10-6gх20.66.019 | Болт |
Загрузка ...
|
|
| 61 | М10-6gх45.88.35.016 | Болт |
Загрузка ...
|
|
| 62 | 2М8х3р/6gх18.66.016 | Шпилька |
Загрузка ...
|
|
| 63 | 2М10х3р/6gх28.66.016 | Шпилька |
Загрузка ...
|
|
| 64 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 65 | М8-6Н.8.019 | Гайка |
Загрузка ...
|
|
| 66 | М8Х1,6Н.8.45.056 | Гайка |
Загрузка ...
|
|
| 67 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 68 | 6.65Г.06 | Шайба |
Загрузка ...
|
|
| 69 | 8.04.05 | Шайба |
Загрузка ...
|
|
| 70 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 71 | 10.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
