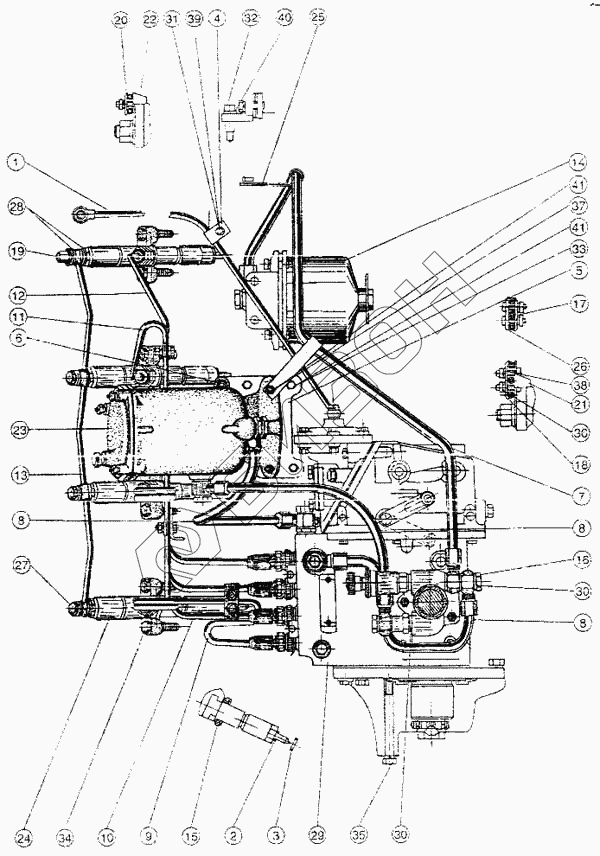

Графический каталог запасных частей к технике: ММЗ Д-245. Топливные трубопроводы и установка топливной аппаратуры
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1111020 | 245-1111020 | Прокладка-экран |
Загрузка ...
|
|
| 1 | 245-1104330 | Трубка пневмокорректора |
Загрузка ...
|
|
| 2 | 245-1111021-А | Обойма |
Загрузка ...
|
|
| 3 | 245-1111022-А | Прокладка |
Загрузка ...
|
|
| 4 | 245-1111104 | Хомутик |
Загрузка ...
|
|
| 5 | 245-1117061 | Кронштейн |
Загрузка ...
|
|
| 6 | 245-1117062 | Шпилька |
Загрузка ...
|
|
| 7 | 240-1104160 | Трубка |
Загрузка ...
|
|
| 8 | 240-1104160-02 | Трубка |
Загрузка ...
|
|
| 9 | 240-1104300-01 | Трубка |
Загрузка ...
|
|
| 10 | 240-1104300-02 | Трубка |
Загрузка ...
|
|
| 11 | 240-1104300-03 | Трубка |
Загрузка ...
|
|
| 12 | 240-1104300-04 | Трубка |
Загрузка ...
|
|
| 13 | 240-1104320-А2-02 | Трубопровод дренажный |
Загрузка ...
|
|
| 14 | 240-1105010 | Фильтр топливный грубой очистки |
Загрузка ...
|
|
| 15 | 240-1111036-Б | Кольцо защитное |
Загрузка ...
|
|
| 16 | 240-1111103-А | Болт поворотного угольника |
Загрузка ...
|
|
| 17 | 240-1111106-01 | Колодка |
Загрузка ...
|
|
| 18 | 240-111105 | Колодка |
Загрузка ...
|
|
| 19 | 240-1111112 | Штуцер |
Загрузка ...
|
|
| 20 | 240-111114 | Колодка |
Загрузка ...
|
|
| 21 | 240-1111115-А | Кронштейн |
Загрузка ...
|
|
| 22 | 240-1111125-А1 | Кронштейн |
Загрузка ...
|
|
| 23 | 240-1117010-А | Фильтр топливный тонкой очистки |
Загрузка ...
|
|
| 24 | 17.1112010 | Форсунка ФДМ-22 |
Загрузка ...
|
|
| 25 | 50-1111101-Б2 | Хомутик |
Загрузка ...
|
|
| 26 | 50-1111107-В | Хомутик |
Загрузка ...
|
|
| 27 | 36-1104787 | Болт штуцера |
Загрузка ...
|
|
| 28 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 29 | 4УТНМ-Т-1111005 | Насос топливный с регулятором |
Загрузка ...
|
|
| 29 | ЧУТНМ-Т-1111005-20 | Насос топливный |
Загрузка ...
|
|
| 30 | Д18-055-А-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 31 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | М10-6gх35.8835.019 | Болт |
Загрузка ...
|
|
| 35 | М10-6gх120.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 37 | М10-6Н6.019 | Гайка |
Загрузка ...
|
|
| 38 | 6.65Г.06 | Шайба |
Загрузка ...
|
|
| 39 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 40 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 41 | 10.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
