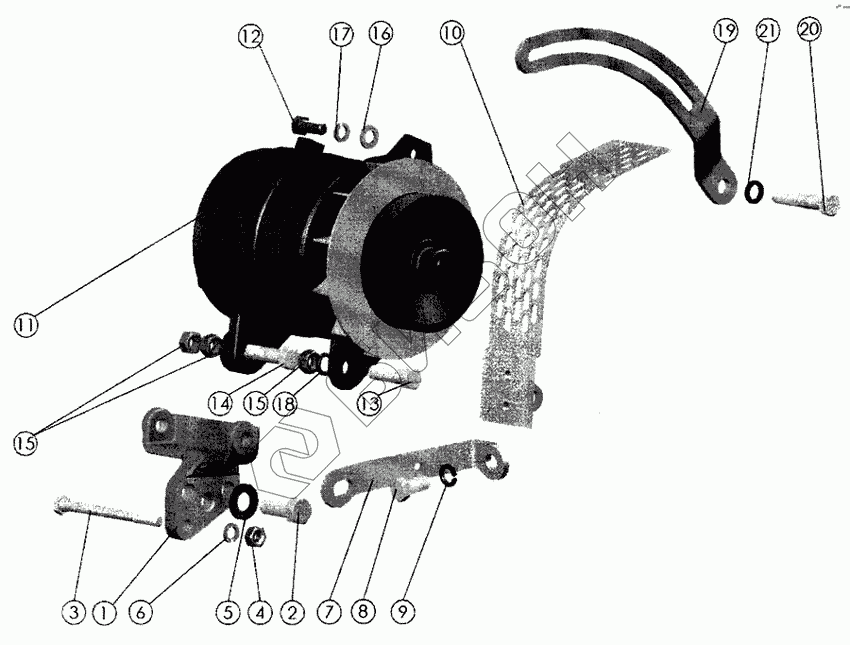

Графический каталог запасных частей к технике: ММЗ Д-245.30Е2-469. Установка генератора
240-3701050-В-34
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-3701050-В-34 | 240-3701050-В-34 | Установка генератора |
Загрузка ...
|
|
| 1 | 240-3701056-В | Кронштейн |
Загрузка ...
|
|
| 2 | М12-6gх30.88.35.016 | Болт |
Загрузка ...
|
|
| 3 | М8-6gх95.88.35.016 | Болт |
Загрузка ...
|
|
| 4 | М8-6Н.6.016(S13) | Гайка |
Загрузка ...
|
|
| 5 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 6 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 7 | 240-3701068-Б | Растяжка |
Загрузка ...
|
|
| 8 | М10-6gх20.88.35.016 | Болт |
Загрузка ...
|
|
| 9 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 10 | 240-3701060-Б | Щиток |
Загрузка ...
|
|
| 11 | Г9945.3701-1 | Генератор |
Загрузка ...
|
|
| 12 | М8-6gх20.88.35.016 | Болт |
Загрузка ...
|
|
| 13 | М10-6gх30.88.35.016 | Болт |
Загрузка ...
|
|
| 14 | М10-6gх55.88.35.016 | Болт |
Загрузка ...
|
|
| 15 | М10-6Н.6.016(S16) | Гайка |
Загрузка ...
|
|
| 16 | 50-1002073 | Шайба упорная |
Загрузка ...
|
|
| 17 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 18 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 19 | 240-3701063 | Планка |
Загрузка ...
|
|
| 20 | М10-6gх50.88.35.016 | Болт |
Загрузка ...
|
|
| 21 | 10.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
