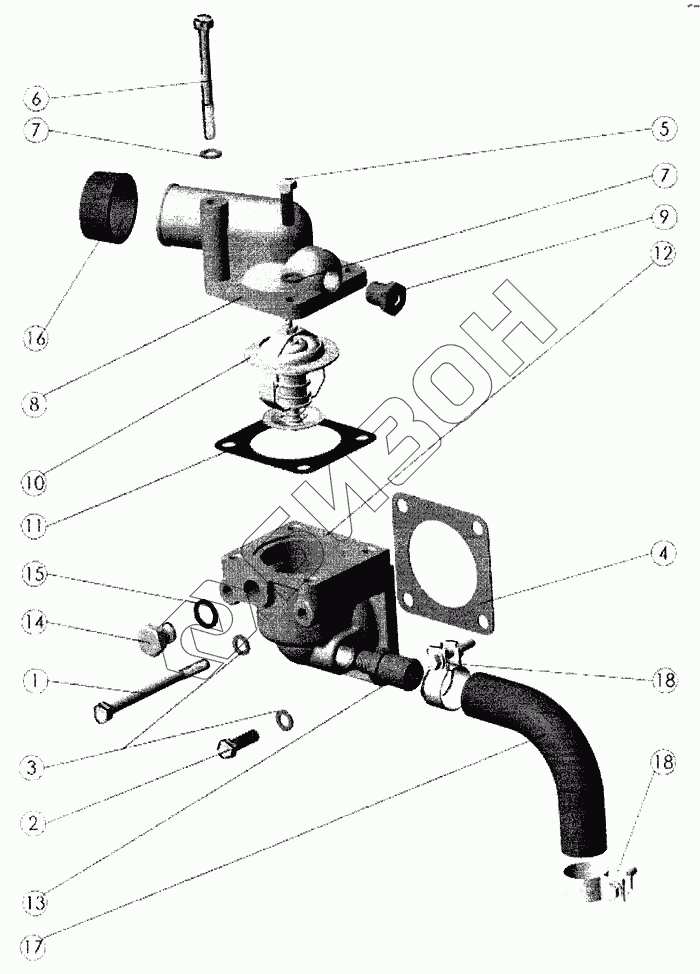

Графический каталог запасных частей к технике: ММЗ Д-245.30Е2-469. Установка термостата
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1306040-05 | 245-1306040-05 | Корпус термостата |
Загрузка ...
|
|
| 245-1306030-А-09 | 245-1306030-А-09 | Установка корпуса термостата |
Загрузка ...
|
|
| 1 | М8-6gх25.88.35.016 | Болт |
Загрузка ...
|
|
| 2 | М8-6gх95.88.35.016 | Болт |
Загрузка ...
|
|
| 3 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 4 | 50-1306026 | Прокладка |
Загрузка ...
|
|
| 5 | М8-6gх25.88.35016 | Болт |
Загрузка ...
|
|
| 6 | М8-6gх75.88.35.016 | Болт |
Загрузка ...
|
|
| 7 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 8 | 245-1306028-Г | Крышка корпуса |
Загрузка ...
|
|
| 9 | "КГ3/8"".А12.016" | Пробка |
Загрузка ...
|
|
| 10 | ТР2-1306100-01 | Термостат (ТР2-02) |
Загрузка ...
|
|
| 11 | 245-1306023 | Прокладка |
Загрузка ...
|
|
| 12 | 245-1306021-Б | Корпус нижний |
Загрузка ...
|
|
| 13 | 245-1306027 | Штуцер |
Загрузка ...
|
|
| 14 | 50-1117028 | Пробка резьбовая |
Загрузка ...
|
|
| 15 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 240-1306038-А-02 | Заглушка |
Загрузка ...
|
|
| 17 | 50-1306028-Б3 | Шланг термостата |
Загрузка ...
|
|
| 18 | 20-32 NORMA-TORRO | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
