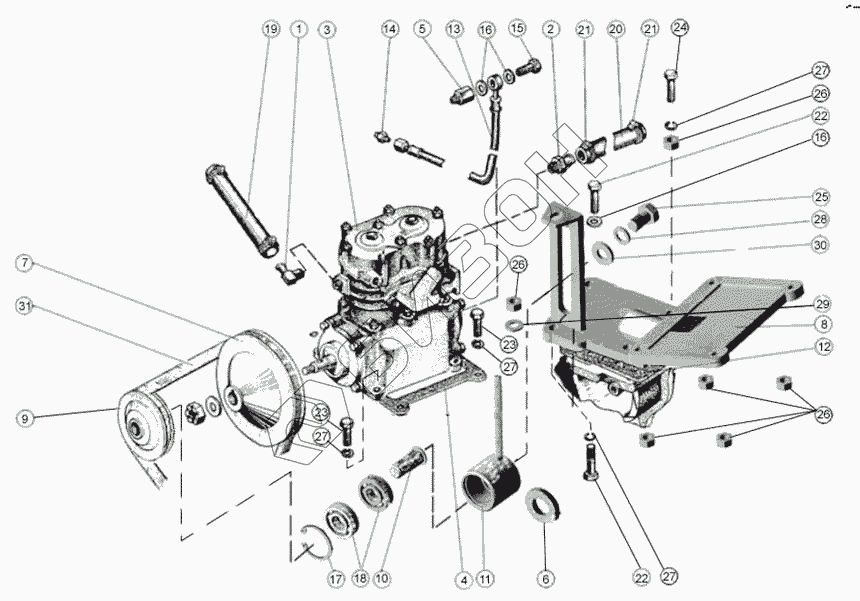

Графический каталог запасных частей к технике: ММЗ Д-245.30Е2-471. Установка компрессора
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
22
23
23
24
25
26
26
26
27
27
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-3509500-А | 245-3509500-А | Ролик натяжной |
Загрузка ...
|
|
| 1 | 265-3509030-А | Штуцер |
Загрузка ...
|
|
| 2 | 245-1306027 | Штуцер |
Загрузка ...
|
|
| 3 | 245-3509009 | Компрессор |
Загрузка ...
|
|
| 3 | 4331-3509009 | Компрессор |
Загрузка ...
|
|
| 4 | 245-3509103 | Прокладка |
Загрузка ...
|
|
| 5 | 245-3509104 | Штуцер |
Загрузка ...
|
|
| 6 | 245-3509181 | Шайба |
Загрузка ...
|
|
| 7 | 245-3509300 | Шкив |
Загрузка ...
|
|
| 8 | 245-3509400-Б | Кронштейн |
Загрузка ...
|
|
| 9 | 245-3509501-А | Шкив ролика |
Загрузка ...
|
|
| 10 | 245-3509502-А | Ось |
Загрузка ...
|
|
| 11 | 245-3509510 | Корпус ролика |
Загрузка ...
|
|
| 12 | 240-3509037-А | Прокладка |
Загрузка ...
|
|
| 13 | 240-3509150-01 | Маслопровод (L=410 мм) |
Загрузка ...
|
|
| 14 | 240-3509232 | Штуцер |
Загрузка ...
|
|
| 15 | 36-1104787-01 | Болт |
Загрузка ...
|
|
| 16 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 17 | КС-00-001 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | 180203К1С17 | Подшипник |
Загрузка ...
|
|
| 19 | 20х29-1,6 | Рукав |
Загрузка ...
|
|
| 20 | 20х29-545-1,6 | Рукав |
Загрузка ...
|
|
| 21 | ХС-26.016 | ХОМУТ |
Загрузка ...
|
|
| 22 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | М10-6gх40.88.35.016 | Болт |
Загрузка ...
|
|
| 25 | М14-6gх25.88.35.016 | Болт |
Загрузка ...
|
|
| 26 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 28 | 14.65Г.06 | Шайба |
Загрузка ...
|
|
| 29 | 10.01.08кп.016 | Шайба |
Загрузка ...
|
|
| 30 | 14.01.08кп.016 | Шайба |
Загрузка ...
|
|
| 31 | 11х10-1400 | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
