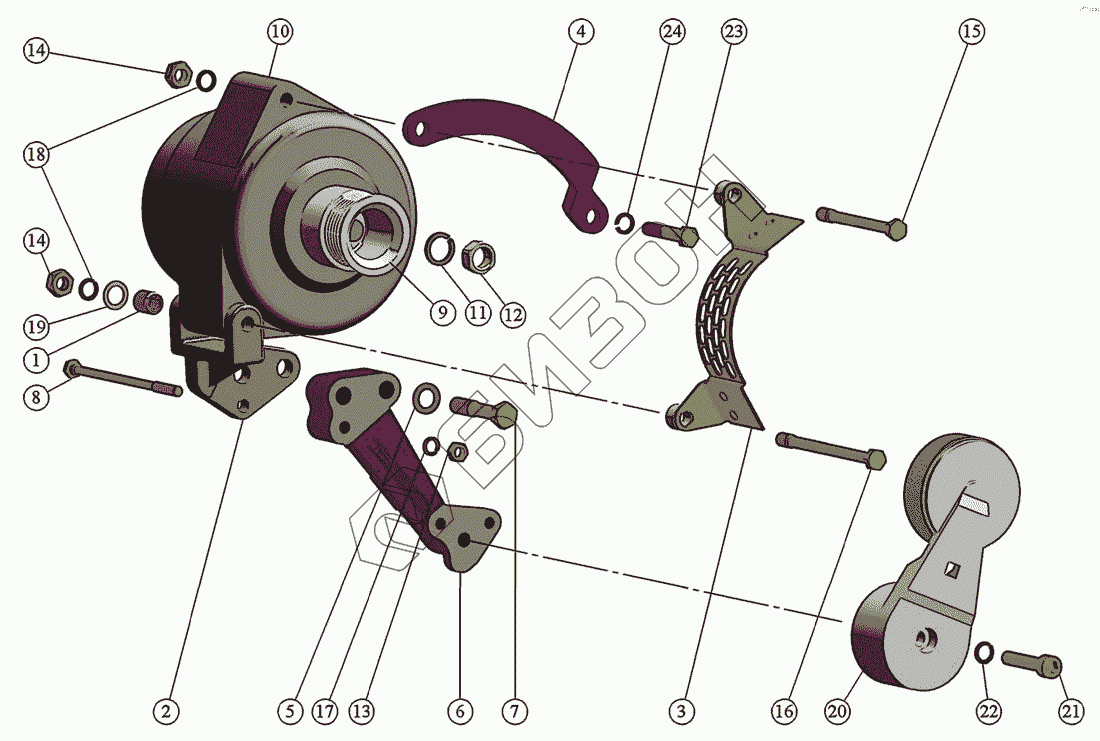

Графический каталог запасных частей к технике: ММЗ Д-245.43S3АМ-1871. Установка генератора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-3701110-Ж | 245-3701110-Ж | ГЕНЕРАТОР СО ШКИВОМ |
Загрузка ...
|
|
| 245-3701050-Ж | 245-3701050-Ж | УСТАНОВКА ГЕНЕРАТОРА |
Загрузка ...
|
|
| 1 | 260-3701057 | ВТУЛКА РАЗРЕЗНАЯ |
Загрузка ...
|
|
| 2 | 245-3701056-И | КРОНШТЕЙН ГЕНЕРАТОРА |
Загрузка ...
|
|
| 3 | 245-3701060-Ж | ЩИТОК |
Загрузка ...
|
|
| 4 | 245-3701063-Ж | ПЛАНКА |
Загрузка ...
|
|
| 5 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 6 | 245-3701100 | КРОНШТЕЙН РОЛИКА |
Загрузка ...
|
|
| 7 | 245-3701101 | БОЛТ СПЕЦИАЛЬНЫЙ |
Загрузка ...
|
|
| 8 | 245-3701102 | БОЛТ СПЕЦИАЛЬНЫЙ |
Загрузка ...
|
|
| 9 | 245-3701051-Ж | ШКИВ |
Загрузка ...
|
|
| 10 | AAN5506 | Генератор |
Загрузка ...
|
|
| 11 | М16-6Н.6.016 | ГАЙКА |
Загрузка ...
|
|
| 12 | 1665Г06 | Шайба |
Загрузка ...
|
|
| 13 | М8-6Н.6.016(S13) | Гайка |
Загрузка ...
|
|
| 14 | М10-6Н.6.016(S16) | Гайка |
Загрузка ...
|
|
| 15 | М10-6gХ95.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 16 | М10-6gХ115.88.35.016 | Болт |
Загрузка ...
|
|
| 17 | 8Т65Г06 | ШАЙБА |
Загрузка ...
|
|
| 18 | 1065Г06 | Шайба |
Загрузка ...
|
|
| 19 | 10.01.08кп.016 | Шайба |
Загрузка ...
|
|
| 20 | 560-1045010-10 | Механизм натяжения ремня |
Загрузка ...
|
|
| 21 | М10х50-8.8.016 | Болт DIN 912 |
Загрузка ...
|
|
| 22 | 1065Г06 | Шайба |
Загрузка ...
|
|
| 23 | М10-6gХ50.88.35.016 | Болт |
Загрузка ...
|
|
| 24 | 1065Г06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
