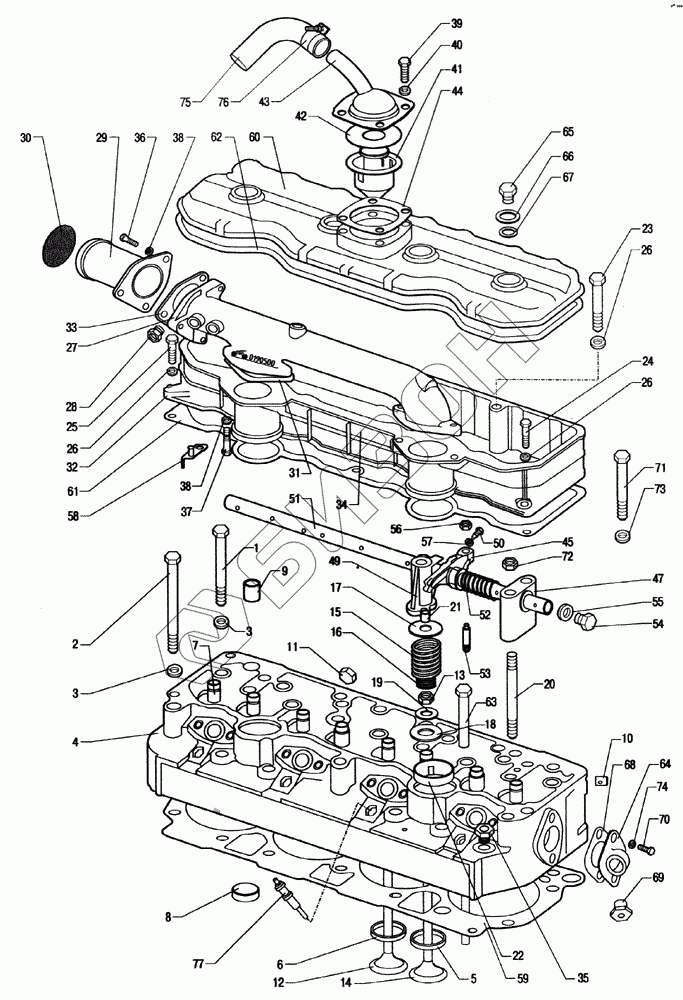

Графический каталог запасных частей к технике: ММЗ Д-245.7E2. Головка цилиндров
245-1003011-Б1
245-1003013-Б1
1
2
3
3
4
4
5
6
7
8
9
10
11
12
12
12
13
14
14
14
15
15
15
15
16
16
16
17
18
19
20
21
21
22
23
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
45
47
49
50
51
52
52
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1003010-Б1 | 245-1003010-Б1 | Установка головки цилиндров и впускного тракта |
Загрузка ...
|
|
| 245.1003010-Б1-21 | 245.1003010-Б1-21 | Установка головки цилиндров и впускного тракта |
Загрузка ...
|
|
| 245-1003010-Б1-22 | 245-1003010-Б1-22 | Установка головки цилиндров и впускного тракта |
Загрузка ...
|
|
| 245-1003011-Б1 | 245-1003011-Б1 | Головка цилиндров |
Загрузка ...
|
|
| 245-1003013-Б1 | 245-1003013-Б1 | Головка цилиндров |
Загрузка ...
|
|
| 245-1003030-Г1 | 245-1003030-Г1 | Крышка головки цилиндров |
Загрузка ...
|
|
| 245-1014450-02 | 245-1014450-02 | Установка сапуна |
Загрузка ...
|
|
| 240-1007100-61 | 240-1007100-61 | Механизм коромысел |
Загрузка ...
|
|
| 245-10144770 | 245-10144770 | Установка трубы сапуна |
Загрузка ...
|
|
| 245-3707030-01 | 245-3707030-01 | Установка свечи накаливания |
Загрузка ...
|
|
| 1 | 240-1002047 | Болт |
Загрузка ...
|
|
| 2 | 240-1002047-01 | Болт |
Загрузка ...
|
|
| 3 | 48-1002318 | Шайба |
Загрузка ...
|
|
| 4 | 245-1003015-Б1 | Головка цилиндров |
Загрузка ...
|
|
| 4 | 245-1003015-Б1-01 | Головка цилиндров |
Загрузка ...
|
|
| 5 | 245-1003018-Б1 | Седло клапана впускного |
Загрузка ...
|
|
| 6 | 245-1003019-Б1 | Седло клапана выпускного |
Загрузка ...
|
|
| 7 | 245-1007032 | Втулка клапана направляющая |
Загрузка ...
|
|
| 8 | 240-1003027 | Заглушка |
Загрузка ...
|
|
| 9 | 240-1003029 | Втулка |
Загрузка ...
|
|
| 10 | 240-1003037 | Заглушка |
Загрузка ...
|
|
| 11 | Д02-003-А | Заглушка |
Загрузка ...
|
|
| 12 | 240-1007015-Б6 | Клапан выпускной |
Загрузка ...
|
|
| 12 | 240-1007015-Б7 | Клапан выпускной |
Загрузка ...
|
|
| 12 | 240-1007015-Б9 | Клапан выпускной |
Загрузка ...
|
|
| 13 | 240-1007020-Б | Манжета уплотнительная клапана |
Загрузка ...
|
|
| 14 | 245-1007014 | Клапан впускной |
Загрузка ...
|
|
| 14 | 260-1007014 | Клапан впускной |
Загрузка ...
|
|
| 14 | 260-1007014-А | Клапан впускной |
Загрузка ...
|
|
| 15 | 240-1007045-А2 | Пружина клапана наружная |
Загрузка ...
|
|
| 15 | 240-1007045-А3 | Пружина клапана наружная |
Загрузка ...
|
|
| 15 | 240-1007045-А4 | Пружина клапана наружная |
Загрузка ...
|
|
| 15 | 240-1007045-А5 | Пружина клапана наружная |
Загрузка ...
|
|
| 16 | 240-1007046-А1 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 16 | 240-1007046-А4 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 16 | 240-1007046-А3 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 17 | 240-1007048 | Тарелка пружин клапана |
Загрузка ...
|
|
| 18 | 240-1007054 | Шайба пружины клапана нижняя |
Загрузка ...
|
|
| 19 | 240-1007055 | Шайба пружины клапана верхняя |
Загрузка ...
|
|
| 20 | 50-1003112 | Шпилька стойки |
Загрузка ...
|
|
| 21 | 50-1007053-А1 | Сухарь клапана |
Загрузка ...
|
|
| 21 | 50-1007053-А2 | Сухарь клапана |
Загрузка ...
|
|
| 22 | 50-1003103-А | Стакан |
Загрузка ...
|
|
| 23 | 240-1022070-03 | Болт |
Загрузка ...
|
|
| 23 | M8-6gx80.88.35.016 | Болт |
Загрузка ...
|
|
| 24 | M8-6gx30.88.35.016 | Болт |
Загрузка ...
|
|
| 25 | M8-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 26 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 27 | 245-1003033-П | Коллектор впускной |
Загрузка ...
|
|
| 28 | 245-1003037 | Футорка |
Загрузка ...
|
|
| 29 | 245-1003270-Б | Труба воздухоподводящая |
Загрузка ...
|
|
| 30 | 240-1003028-А | Заглушка |
Загрузка ...
|
|
| 31 | 240-1003031 | Прокладка |
Загрузка ...
|
|
| 32 | 240-1003032-А | Крышка головки цилиндров |
Загрузка ...
|
|
| 33 | 240-1003264-А | Прокладка |
Загрузка ...
|
|
| 34 | 2.5x10 | Штифт |
Загрузка ...
|
|
| 35 | КГ1/8. А12.016 | Пробка |
Загрузка ...
|
|
| 36 | M8-6gx30.88.35.016 | Болт |
Загрузка ...
|
|
| 37 | M8-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 38 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 39 | M8-6gx16.88.35.016 | Болт |
Загрузка ...
|
|
| 40 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 41 | 245-1014440 | Стакан |
Загрузка ...
|
|
| 42 | 245-1014445 | Маслоотражатель |
Загрузка ...
|
|
| 43 | 240-1002430-В | Корпус сапуна |
Загрузка ...
|
|
| 44 | 240-1002444-А1 | Прокладка |
Загрузка ...
|
|
| 45 | 50-1007212-А3 | Коромысло клапана со втулками |
Загрузка ...
|
|
| 45 | 50-1007212-А4 | Коромысло клапана со втулками |
Загрузка ...
|
|
| 46 | 240-1007151-Б | Стойка оси коромысел крайняя |
Загрузка ...
|
|
| 47 | 240-1007151-Б-01 | Стойка оси коромысел крайняя |
Загрузка ...
|
|
| 48 | 240-1007152-Б | Стойка оси коромысел средняя |
Загрузка ...
|
|
| 49 | 240-1007152-Б-01 | Стойка оси коромысел средняя |
Загрузка ...
|
|
| 50 | 240-1007185 | Фиксатор оси коромысел |
Загрузка ...
|
|
| 51 | 50-1007102-А1 | Ось коромысел |
Загрузка ...
|
|
| 52 | 50-1007103-А | Пружина оси коромысел |
Загрузка ...
|
|
| 52 | 50-1007103-А1 | Пружина оси коромысел |
Загрузка ...
|
|
| 52 | 50-1007103-А2 | Пружина оси коромысел |
Загрузка ...
|
|
| 53 | 50-1007175-Б1 | Винт регулировочный |
Загрузка ...
|
|
| 54 | 50-1007182 | Пробка оси коромысел |
Загрузка ...
|
|
| 55 | 50-1007183 | Шайба пробки |
Загрузка ...
|
|
| 56 | Д 02-063 | Гайка |
Загрузка ...
|
|
| 57 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 58 | 240-1111125-А1 | Кронштейн |
Загрузка ...
|
|
| 59 | 50-1003070-А | Прокладка головки цилиндров |
Загрузка ...
|
|
| 60 | 245-1003122 | Колпак крышки |
Загрузка ...
|
|
| 61 | 240-1003108 | Прокладка крышки |
Загрузка ...
|
|
| 62 | 240-1003109 | Прокладка колпака |
Загрузка ...
|
|
| 63 | 240-1007310-Б | Штанга |
Загрузка ...
|
|
| 63 | 240-1007310-Б1 | Штанга |
Загрузка ...
|
|
| 64 | 70-8115022-А | Патрубок |
Загрузка ...
|
|
| 65 | 50-1003104-А | Гайка колпака |
Загрузка ...
|
|
| 66 | 50-1003106 | Шайба |
Загрузка ...
|
|
| 67 | 50-1003107-А | Кольцо |
Загрузка ...
|
|
| 68 | 50-1015598 | Прокладка |
Загрузка ...
|
|
| 69 | КГ3/8хА12.016 | Пробка |
Загрузка ...
|
|
| 70 | M8-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 71 | M12-6gx85.88.35.016 | Болт |
Загрузка ...
|
|
| 72 | М12-6Н.6 | Гайка |
Загрузка ...
|
|
| 73 | 12.01.08кп | Шайба |
Загрузка ...
|
|
| 74 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 75 | 20x29-1,6 | Рукав (L=900 мм) |
Загрузка ...
|
|
| 76 | 20-32 NORMA-TORRO | Хомут |
Загрузка ...
|
|
| 77 | 11 720 720 | Свеча накаливания |
Загрузка ...
|
|
| 77 | СН-07-23 | Свеча накаливания АЕТ Тolmin (Словения) или свеча накаливания ФГУП УАПО г. Уфа |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
