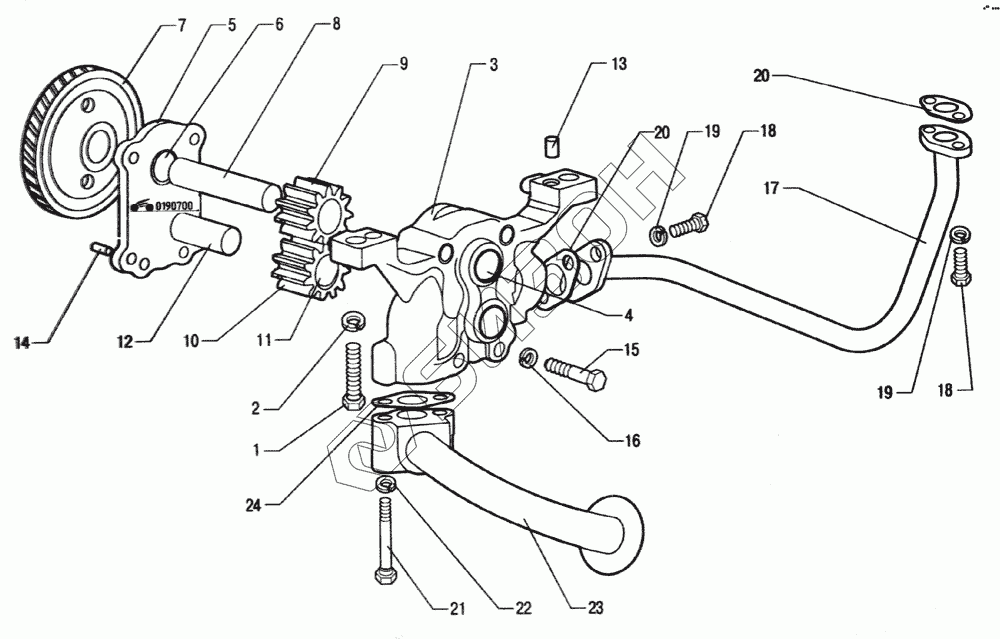

Графический каталог запасных частей к технике: ММЗ Д-245.7E2. Насос масляный
245-1403010
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1403010 | 245-1403010 | Насос масляный |
Загрузка ...
|
|
| 240-1403262 | 240-1403262 | Заглушка |
Загрузка ...
|
|
| 240-1403262 | 240-1403262 | Заглушка |
Загрузка ...
|
|
| 245-1010000-Б | 245-1010000-Б | Установка приемника масляного насоса |
Загрузка ...
|
|
| Д08-002-А | Д08-002-А | Втулка корпуса масляного насоса |
Загрузка ...
|
|
| 245-14000010 | 245-14000010 | Установка масляного насоса |
Загрузка ...
|
|
| 50-1403110-Б | 50-1403110-Б | Шестерня масляного насоса ведомая |
Загрузка ...
|
|
| 240-1403150 | 240-1403150 | Крышка |
Загрузка ...
|
|
| 240-1403120-А | 240-1403120-А | Вал |
Загрузка ...
|
|
| А57.03.026-A | А57.03.026-A | Втулка корпуса |
Загрузка ...
|
|
| 240-1403020 | 240-1403020 | Корпус |
Загрузка ...
|
|
| 1 | M12-6gx40.88.35.016 | Болт |
Загрузка ...
|
|
| 1 | M12-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 2 | 12ОТ.65Г.06 | Шайба |
Загрузка ...
|
|
| 2 | 12Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 3 | 240-1403025 | Корпус масляного насоса |
Загрузка ...
|
|
| 4 | 50-1403019-Б | Втулка корпуса |
Загрузка ...
|
|
| 5 | 240-1403155 | Крышка |
Загрузка ...
|
|
| 6 | 50-1403012-Б | Втулка крышки |
Загрузка ...
|
|
| 6 | А57.03.027-А | Втулка крышки |
Загрузка ...
|
|
| 7 | 245-1403228 | Шестерня |
Загрузка ...
|
|
| 8 | 50-1403052-В | Валик масляного насоса |
Загрузка ...
|
|
| 9 | 50-14030750-В | Шестерня масляного насоса ведущая |
Загрузка ...
|
|
| 10 | 50-14033115-Б | Шестерня масляного насоса ведомая |
Загрузка ...
|
|
| 11 | А57.03.028-A | Втулка промежуточной шестерни |
Загрузка ...
|
|
| 12 | 50-1403125-Б | Палец |
Загрузка ...
|
|
| 13 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 14 | 50-1403233 | Штифт установочный |
Загрузка ...
|
|
| 15 | М8-6gх50-88.35 | Болт |
Загрузка ...
|
|
| 16 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 17 | 50-14030015-А | Патрубок подводящий |
Загрузка ...
|
|
| 18 | М8-6gх20.88.35 | Болт |
Загрузка ...
|
|
| 19 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 20 | 50-1403033 | Прокладка фланца |
Загрузка ...
|
|
| 21 | М8-6gх20.88.35 | Болт |
Загрузка ...
|
|
| 22 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 23 | 245-1010010-Б | Маслоприемник |
Загрузка ...
|
|
| 24 | 50-1402053 | Прокладка фланца |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
