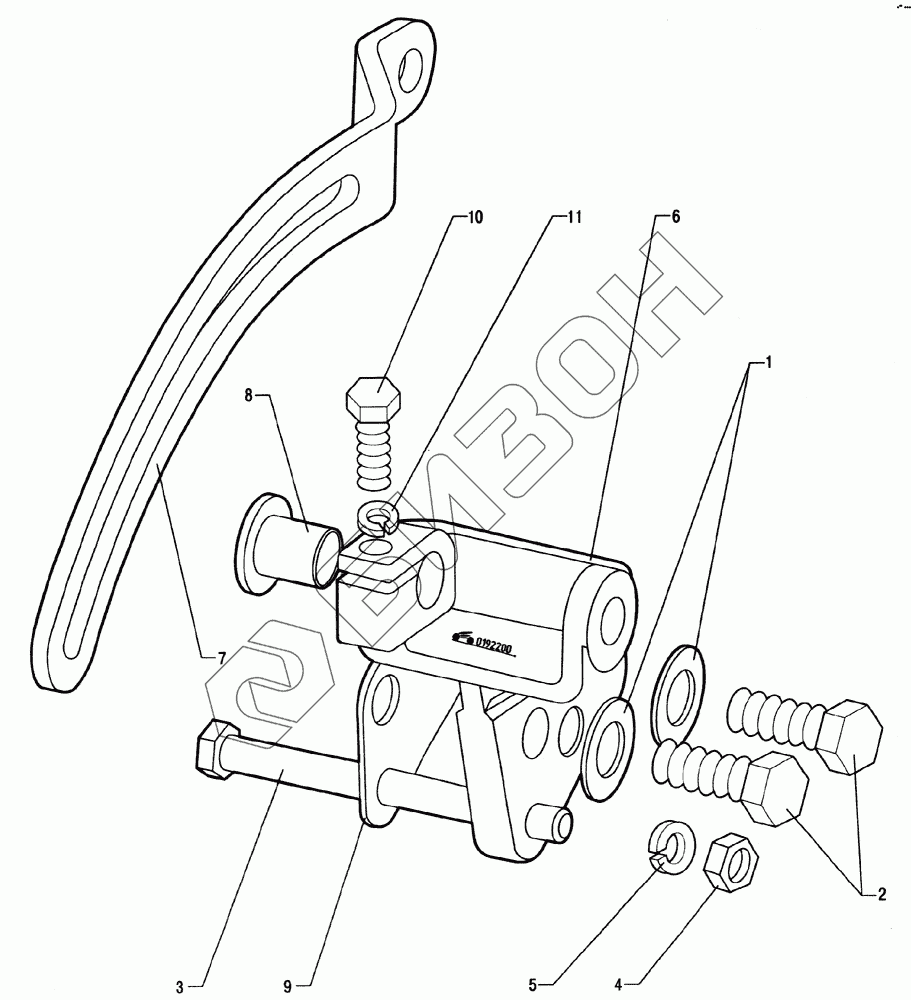

Графический каталог запасных частей к технике: ММЗ Д-245.7E2. Установка кронштейна генератора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
245-3701050-A-20 245-3701050-A-20 Установка генератора
Загрузка ...
1 245-3701069 Шайба
Загрузка ...
2 M12-6gx30.88.35.016 Болт
Загрузка ...
3 M8-6gx100.88.35.016 Болт
Загрузка ...
4 M8-6H.6.016 Гайка
Загрузка ...
5 8.65Г.06 Шайба
Загрузка ...
6 240-3701056-Г Кронштейн
Загрузка ...
7 240-3701063 Планка
Загрузка ...
8 245-3701057 Втулка
Загрузка ...
9 245-3701059 Проставка
Загрузка ...
10 M8-6gx20.88.35.016 Болт
Загрузка ...
11 8.65Г.06 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
