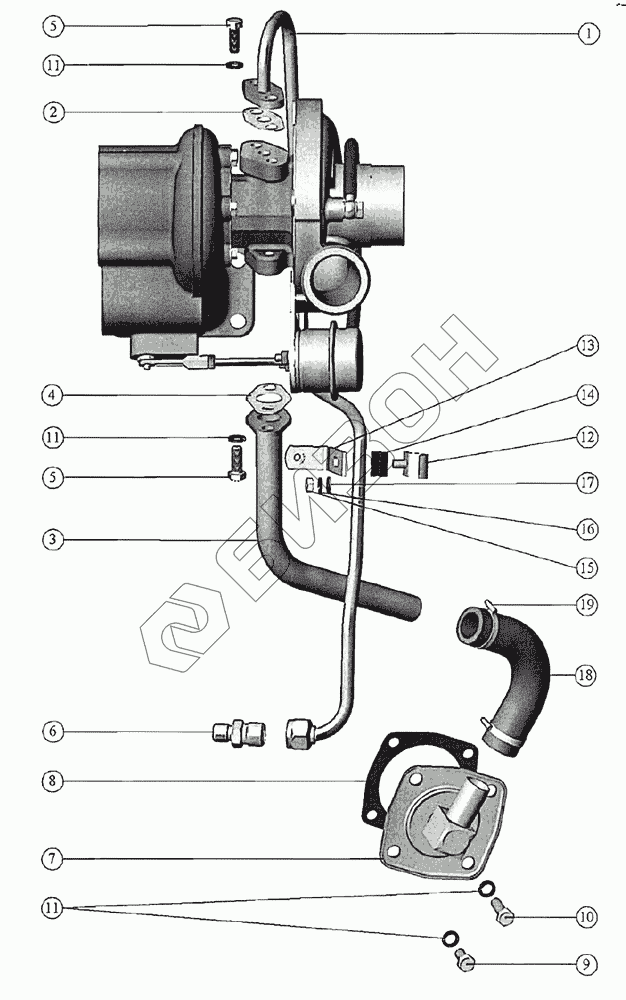

Графический каталог запасных частей к технике: ММЗ Д-245.7E3. Маслопроводы турбокомпрессора
245-1118000-В
1
2
3
4
5
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1118000-В | 245-1118000-В | Маслопроводы турбокомпрессора |
Загрузка ...
|
|
| 1 | 245-1118010-У | Трубка подводящая |
Загрузка ...
|
|
| 2 | 245-1118016 | Прокладка |
Загрузка ...
|
|
| 3 | 245-1118030-П | Трубка сливная |
Загрузка ...
|
|
| 4 | 245-1118034-Б | Прокладка |
Загрузка ...
|
|
| 5 | M8-6gх20.88.35.016 | Болт |
Загрузка ...
|
|
| 6 | 245-1118015-Б | Штуцер |
Загрузка ...
|
|
| 7 | 245-1118020-А1 | Крышка |
Загрузка ...
|
|
| 8 | 240-1002444-А1 | Прокладка |
Загрузка ...
|
|
| 9 | M8-6gх16.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 10 | M8-6gх25.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 11 | 8 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 12 | 245-1118050 | Хомут |
Загрузка ...
|
|
| 13 | 245-1118055 | Планка |
Загрузка ...
|
|
| 14 | 260-1118007 | ПРОКЛАДКА |
Загрузка ...
|
|
| 15 | M6-6H.6.016(S10) | ГАЙКА |
Загрузка ...
|
|
| 16 | 6 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 17 | 6.01.08КП.016 | Шайба |
Загрузка ...
|
|
| 18 | 50-1306028-БЗ | ШЛАНГ ТЕРМОСТАТА |
Загрузка ...
|
|
| 18 | 50-1306028-Б4 | Шланг термостата |
Загрузка ...
|
|
| 19 | 20-32 NORMA TORRO | ХОМУТ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
