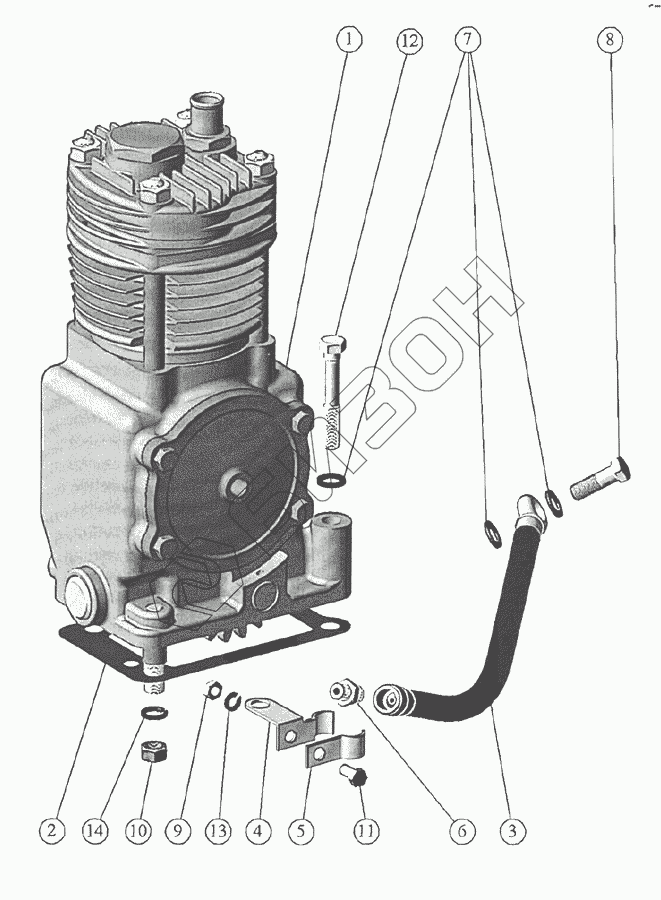

Графический каталог запасных частей к технике: ММЗ Д-245.7E3. Установка компрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
245-3509070
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
245-3509070 245-3509070 Установка компрессора
Загрузка ...
1 А29.05.000-А-БЗА КОМПРЕССОР
Загрузка ...
2 240-3509037-A ПРОКЛАДКА
Загрузка ...
3 240-3509150-01 Маслопровод (L=410 мм)
Загрузка ...
4 240-3509158 Хомут
Загрузка ...
5 240-3509159 Скоба
Загрузка ...
6 240-3509232 Штуцер
Загрузка ...
7 36-1104788 Кольцо
Загрузка ...
8 36-1104787 Болт штуцера
Загрузка ...
9 M6-6H.6.016(S10) ГАЙКА
Загрузка ...
10 M10-6H.6.016(S16) ГАЙКА
Загрузка ...
11 M6-6gх16.88.35.016 БОЛТ
Загрузка ...
12 M10-6gх45.88.35.016 БОЛТ
Загрузка ...
13 6 65Г 06 ШАЙБА
Загрузка ...
14 10 65Г06 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
