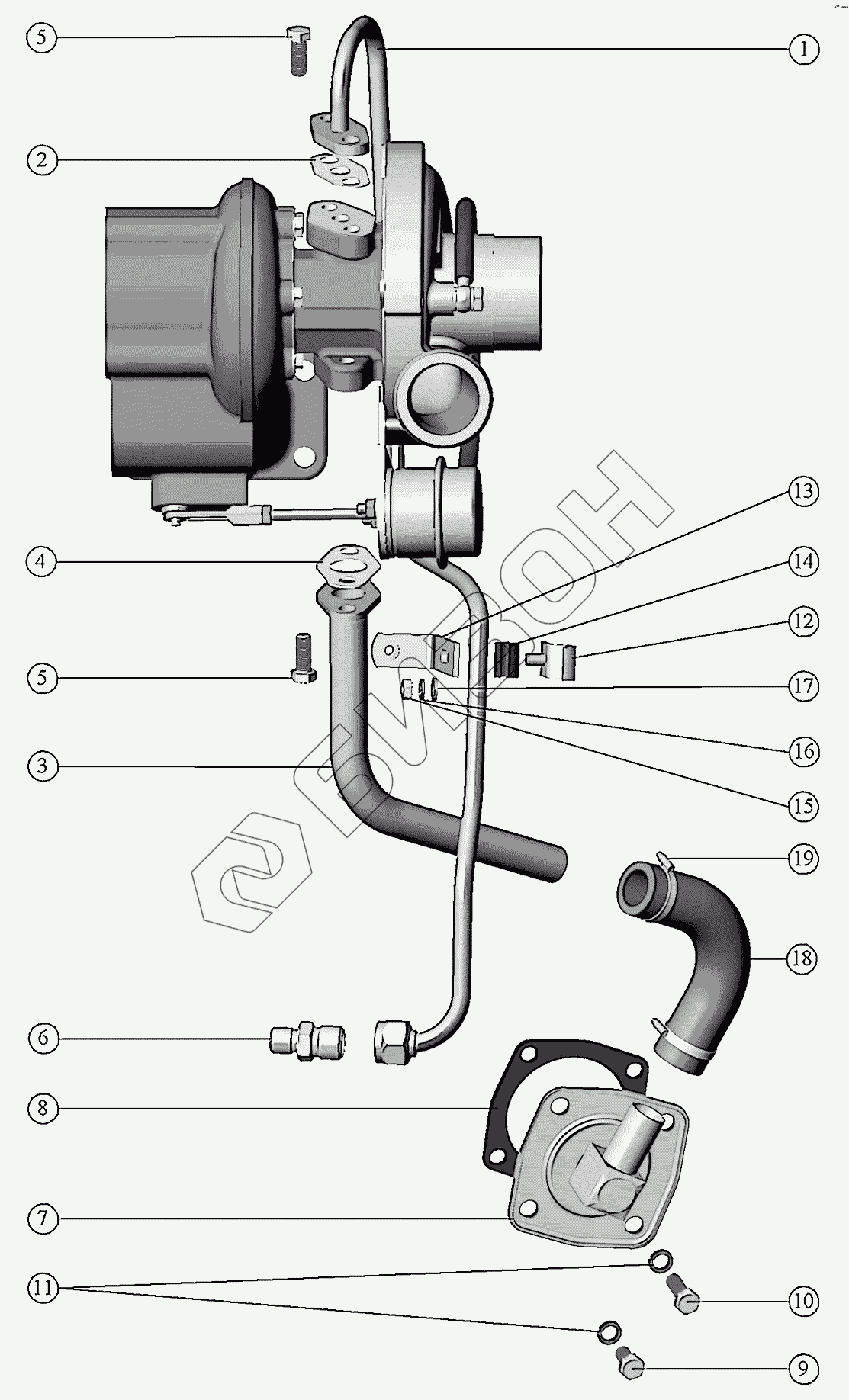

Графический каталог запасных частей к технике: ММЗ Д-245.7E4. Маслопроводы турбокомпрессора.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
245Е4-1118000-В 245Е4-1118000-В Маслопроводы турбокомпрессора
Загрузка ...
1 245Е4-1118010-Т1 Трубка подводящая
Загрузка ...
2 245-1118016 Прокладка
Загрузка ...
3 245-1118030-К Трубка сливная
Загрузка ...
4 245-1118034-Б Прокладка
Загрузка ...
5 БолтМ8x20.8.8.016 Болт
Загрузка ...
6 245-1118015-Б Штуцер
Загрузка ...
7 245-1118020-А1 Крышка
Загрузка ...
8 240-1002444-А1 Прокладка
Загрузка ...
9 М8-6gx16.88.35.016 Болт
Загрузка ...
10 М8-6gx25.88.35.016 Болт
Загрузка ...
11 8Т.65Г.06 Шайба
Загрузка ...
12 245-1118050 Хомут
Загрузка ...
13 245-1118055 Планка
Загрузка ...
14 260-1118007 ПРОКЛАДКА
Загрузка ...
15 М6-6Н.6.016 Гайка
Загрузка ...
16 6.65Г.06 Шайба
Загрузка ...
17 А6.01.08КЛ.016 Шайба
Загрузка ...
18 50-1306028-Б3 Шланг термостата
Загрузка ...
18 50-1306028-Б4 Шланг термостата
Загрузка ...
19 Хомут20-32 Хомут
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
