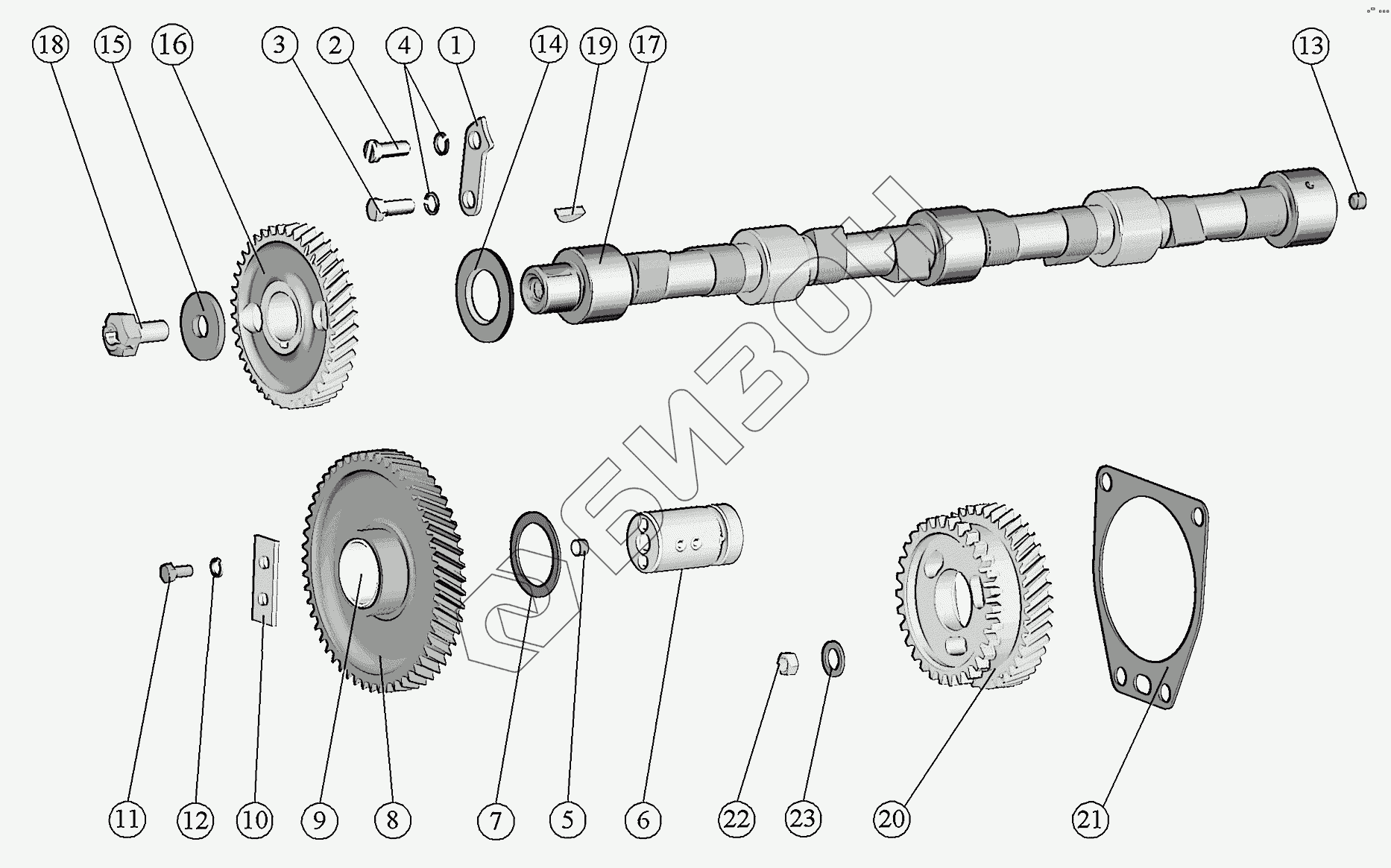

Графический каталог запасных частей к технике: ММЗ Д-245.7E4. Распределительный механизм
1
2
3
4
5
6
7
8
8
8
8
8
8
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245Е4-1006010-Б | 245Е4-1006010-Б | Вал распределительный |
Загрузка ...
|
|
| 245Е4-1006010 | 245Е4-1006010 | Вал распределительный |
Загрузка ...
|
|
| 50-1006250-В | 50-1006250-В | Палец (8, 15) |
Загрузка ...
|
|
| 1 | 50-1006021-Б | Шайба |
Загрузка ...
|
|
| 2 | 50-1006247 | Винт |
Загрузка ...
|
|
| 3 | М10-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 4 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 5 | 50-1005021-А | Заглушка |
Загрузка ...
|
|
| 6 | 50-1006252-В1 | Палец |
Загрузка ...
|
|
| 7 | 50-1006253 | Кольцо упорное |
Загрузка ...
|
|
| 8 | 240-1006240-А2 | ШЕСТЕРНЯ ПРОМЕЖУТОЧНАЯ СО ВТУЛКОЙ |
Загрузка ...
|
|
| 8 | 240-1006240-Б | Шестерня промежуточная со втулкой |
Загрузка ...
|
|
| 8 | 240-1006244-Б1 | ШЕСТЕРНЯ ПРОМЕЖУТОЧНАЯ |
Загрузка ...
|
|
| 8 | 240-1006244-В | Шестерня промежуточная |
Загрузка ...
|
|
| 9 | 240-1006246 | Втулка |
Загрузка ...
|
|
| 10 | 50-1006254 | Шайба упорная |
Загрузка ...
|
|
| 11 | М8-6gx16.88.35.016 | Болт |
Загрузка ...
|
|
| 12 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 13 | 50-1002326-В | Заглушка |
Загрузка ...
|
|
| 14 | 50-1006017-Б | Шайба |
Загрузка ...
|
|
| 15 | 50-1006018 | Шайба упорная |
Загрузка ...
|
|
| 16 | 240-1006214-А1 | Шестерня распределительного вала |
Загрузка ...
|
|
| 16 | 240-1006214-Б | Шайба распределительного вала |
Загрузка ...
|
|
| 17 | 245Е4-1006015 | Вал распределительный |
Загрузка ...
|
|
| 18 | 245-1006020-01 | Болт специальный |
Загрузка ...
|
|
| 19 | 245-1005013-Б | Шпонка |
Загрузка ...
|
|
| 20 | 245-1006311-В1-02 | Шестерня привода топливного насоса |
Загрузка ...
|
|
| 20 | 245-1006311-Г-02 | Шестерня привода топливного насоса |
Загрузка ...
|
|
| 21 | 50-1006315-Б4 | Прокладка |
Загрузка ...
|
|
| 22 | М10-6Н.1240Х.016 | Гайка |
Загрузка ...
|
|
| 23 | 260-1111208 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
