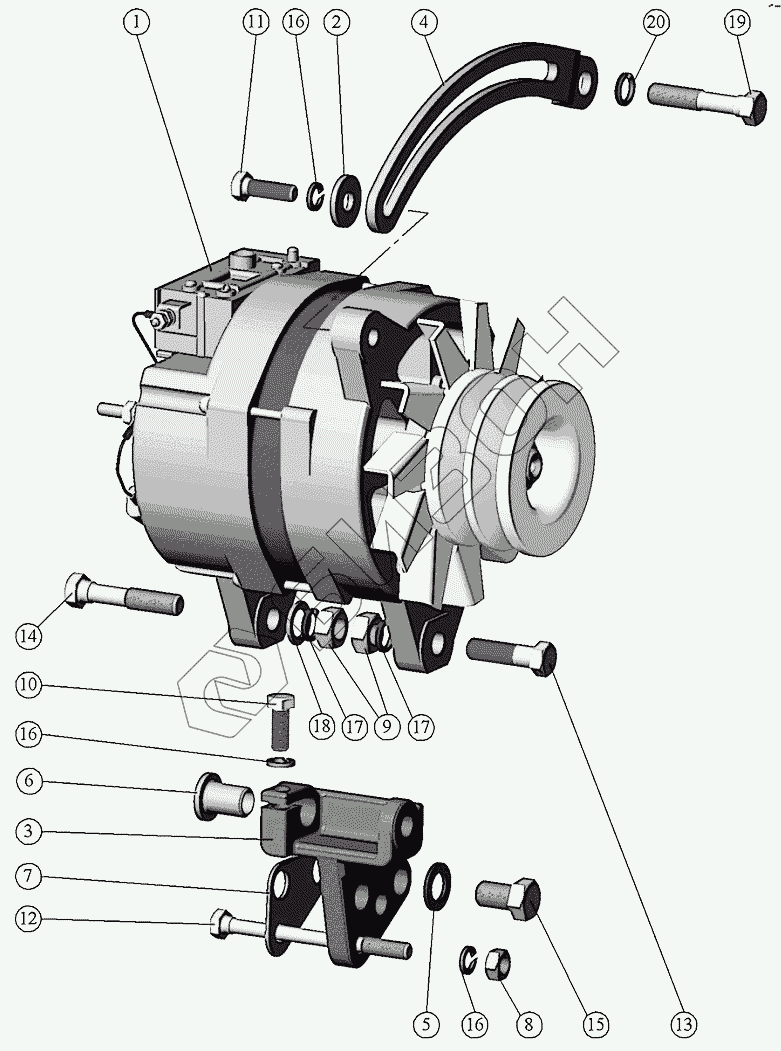

Графический каталог запасных частей к технике: ММЗ Д-245.7E4. Установка генератора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-3701050-А-29 | 245-3701050-А-29 | Установка генератора |
Загрузка ...
|
|
| 1 | ГГ273В1-3.03 | Генератор |
Загрузка ...
|
|
| 2 | 50-1002073 | Шайба упорная |
Загрузка ...
|
|
| 3 | 240-3701056-Г | Кронштейн |
Загрузка ...
|
|
| 4 | 240-3701063 | Планка |
Загрузка ...
|
|
| 5 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 6 | 245-3701057 | Втулка |
Загрузка ...
|
|
| 7 | 245-3701059 | Проставка |
Загрузка ...
|
|
| 8 | М8-6Н.6.016 | Гайка |
Загрузка ...
|
|
| 9 | М10-6Н.6.016 | Гайка |
Загрузка ...
|
|
| 10 | M8-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 11 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 12 | M8-6gx100.88.35.016 | Болт |
Загрузка ...
|
|
| 13 | M10-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 14 | M10-6gx50.88.35.016 | Болт |
Загрузка ...
|
|
| 15 | M12-6gx20.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 16 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 17 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 18 | А10.01.08кп.016 | Шайба |
Загрузка ...
|
|
| 19 | M10-6gx50.88.35.016 | Болт |
Загрузка ...
|
|
| 20 | 10.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
