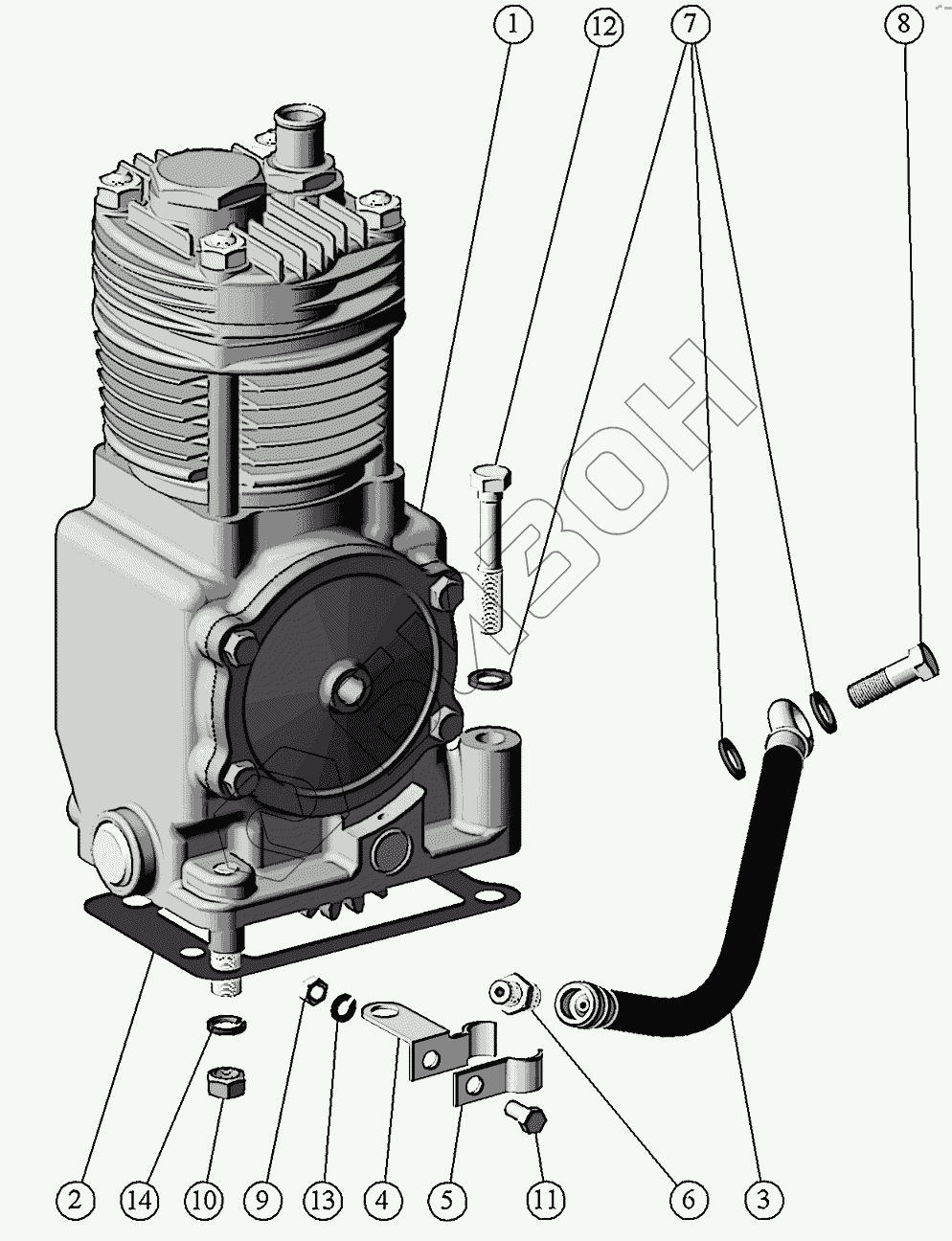

Графический каталог запасных частей к технике: ММЗ Д-245.7E4. Установка компрессора.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
245-3509070-08 245-3509070-08 Установка компрессора
Загрузка ...
1 А29.05.000-А-06-Б3А Компрессор
Загрузка ...
2 240-3509037-А Прокладка
Загрузка ...
3 240-3509150 Маслопровод
Загрузка ...
4 240-3509158 Хомут
Загрузка ...
5 240-3509159 Скоба
Загрузка ...
6 240-3509232 Штуцер
Загрузка ...
7 245-1104788 Прокладка
Загрузка ...
8 36-1104787 Болт штуцера
Загрузка ...
9 М6-6Н.6.016 Гайка
Загрузка ...
10 М10-6Н.6.016 Гайка
Загрузка ...
11 М6-6gx16.88.35.016 Болт
Загрузка ...
12 М10-6gx45.88.35.016 Болт
Загрузка ...
13 6.65Г.06 Шайба
Загрузка ...
14 10.65Г.06 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
