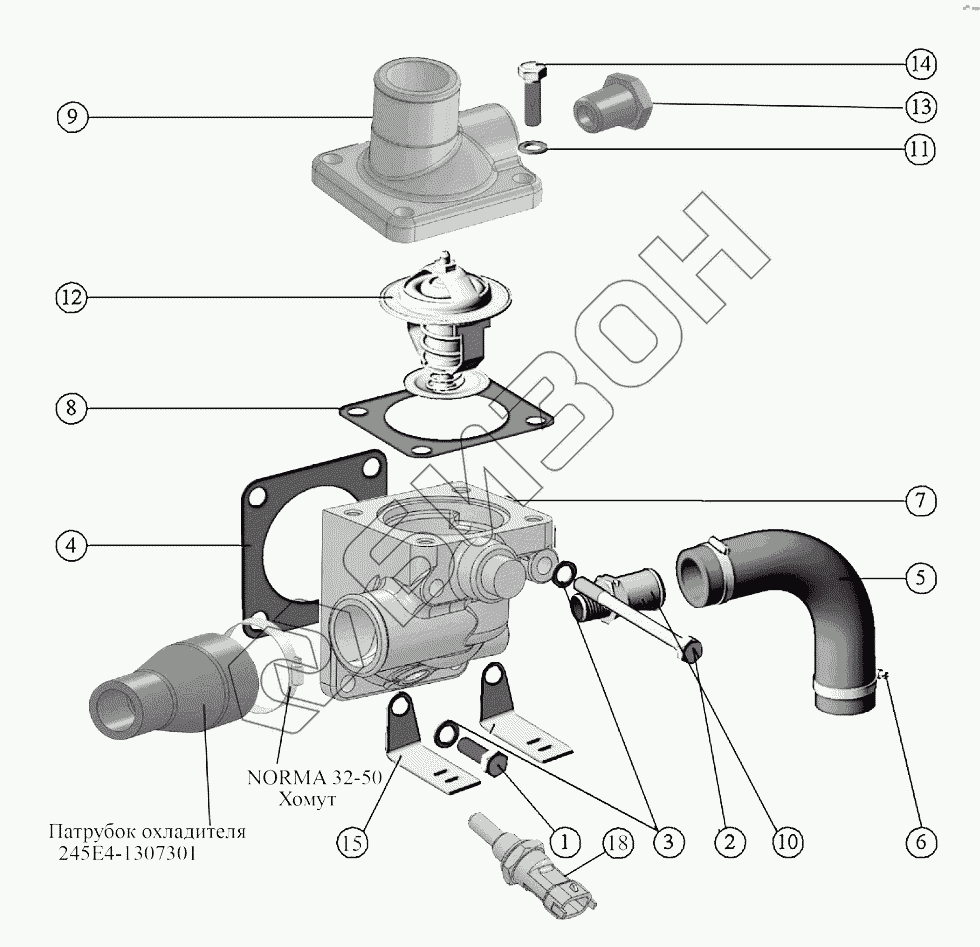

Графический каталог запасных частей к технике: ММЗ Д-245.7E4. Установка корпуса термостата.
1
2
3
4
5
5
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245Е4-1306040 | 245Е4-1306040 | Корпус термостата |
Загрузка ...
|
|
| 245Е4-1306030 | 245Е4-1306030 | Установка корпуса термостата |
Загрузка ...
|
|
| 1 | М8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 2 | М8-6gx95.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 3 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 4 | 50-1306026 | Прокладка |
Загрузка ...
|
|
| 5 | 50-1306028-Б3 | Шланг термостата |
Загрузка ...
|
|
| 5 | 50-1306028-Б4 | Шланг термостата |
Загрузка ...
|
|
| 6 | Хомут20-32 | Хомут |
Загрузка ...
|
|
| 7 | 245-1306021-Г-05 | Корпус нижний |
Загрузка ...
|
|
| 8 | 245-1306023 | Прокладка |
Загрузка ...
|
|
| 9 | 245-1306025 | Крышка корпуса термостата |
Загрузка ...
|
|
| 10 | 245-1306027 | Штуцер |
Загрузка ...
|
|
| 11 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 12 | ТКСИ.423117.049-01 | Термостат с твердым наполнителем |
Загрузка ...
|
|
| 12 | Т117-1306100-04 | Термостат с твердым наполнителем |
Загрузка ...
|
|
| 12 | ТА107-1306100-04КТ | Термостат с твердым наполнителем |
Загрузка ...
|
|
| 12 | Т127-1306100-04 | Термостат с твердым наполнителем |
Загрузка ...
|
|
| 12 | ТС107-1706100-04МК | Термостат с твердым наполнителем |
Загрузка ...
|
|
| 13 | КГ3/8dm.А12.016 | Пробка |
Загрузка ...
|
|
| 14 | М8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 15 | 245-3700004 | КРОНШТЕЙН |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
