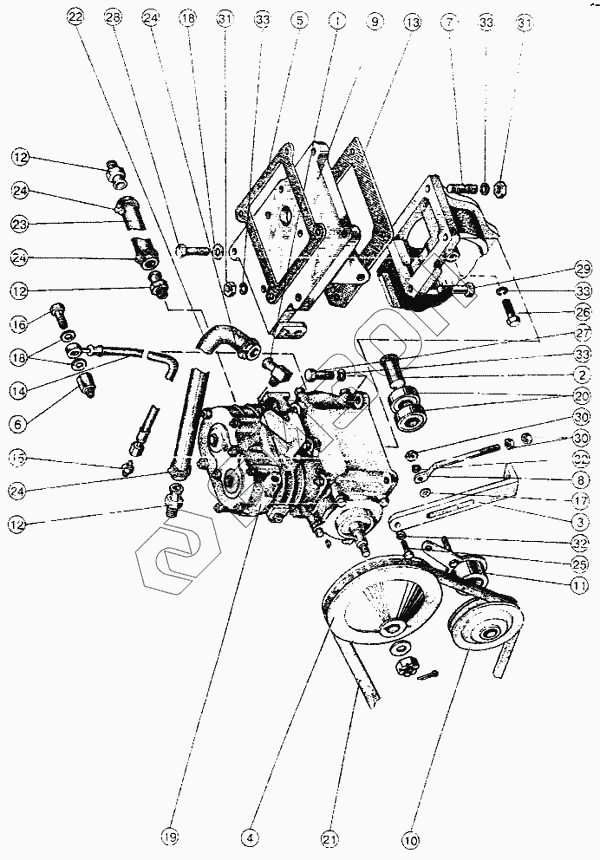

Графический каталог запасных частей к технике: ММЗ Д-245.9. Пневмокомпрессор и его установка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-3509115-А | 245-3509115-А | Натяжитель |
Загрузка ...
|
|
| 1 | 265-3509030 | Штуцер |
Загрузка ...
|
|
| 2 | 260-1310019 | Палец |
Загрузка ...
|
|
| 3 | 245-3509101 | Планка |
Загрузка ...
|
|
| 4 | 245-3509102 | Шкив |
Загрузка ...
|
|
| 5 | 245-3509103 | Прокладка |
Загрузка ...
|
|
| 6 | 245-3509104 | Штуцер |
Загрузка ...
|
|
| 7 | 245-3509105 | Шпилька |
Загрузка ...
|
|
| 8 | 245-3509106 | Палец |
Загрузка ...
|
|
| 9 | 245-3509110-А | Плита |
Загрузка ...
|
|
| 10 | 245-3509117 | Шкив натяжителя |
Загрузка ...
|
|
| 11 | 245-3509120-А | Рычаг |
Загрузка ...
|
|
| 12 | 242-3509213 | Штуцер |
Загрузка ...
|
|
| 13 | 240-3509037-А | Прокладка |
Загрузка ...
|
|
| 14 | 240-3509150 | Маслопровод |
Загрузка ...
|
|
| 15 | 240-3509232 | Штуцер |
Загрузка ...
|
|
| 16 | 240-3509233 | Болт штуцера |
Загрузка ...
|
|
| 17 | 50-1002073 | Шайба упорная |
Загрузка ...
|
|
| 18 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 19 | 16.3509012-10 | Компрессор |
Загрузка ...
|
|
| 20 | 6-180203К1С17 | Подшипник |
Загрузка ...
|
|
| 21 | I-11х10-1250 | Ремень |
Загрузка ...
|
|
| 22 | 18х29-400-1,3(13) | Рукав |
Загрузка ...
|
|
| 23 | 18х29-600-1,3(13) | Рукав |
Загрузка ...
|
|
| 24 | ХЧП 10.019 | Хомут |
Загрузка ...
|
|
| 25 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | М10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | М8-6Н.019 | Гайка |
Загрузка ...
|
|
| 31 | М10-6Н.019 | Гайка |
Загрузка ...
|
|
| 32 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 33 | 10.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
