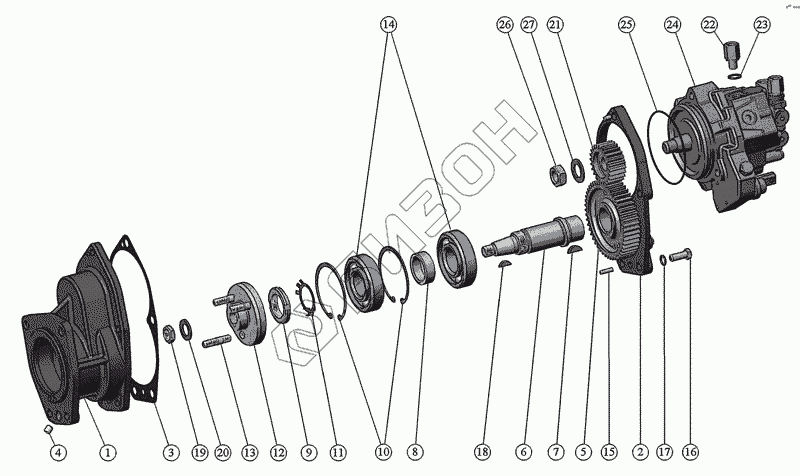

Графический каталог запасных частей к технике: ММЗ Д-245.S3A. Топливный насос, редуктор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1111015-CR | 245-1111015-CR | РЕДУКТОР |
Загрузка ...
|
|
| 245-1111025-CR | 245-1111025-CR | ТОПЛИВНЫЙ НАСОС С ШЕСТЕРНЕЙ |
Загрузка ...
|
|
| 245-1111010-CR | 245-1111010-CR | РЕДУКТОР |
Загрузка ...
|
|
| 245-1111320-CR | 245-1111320-CR | ФЛАНЕЦ ПРИВОДА |
Загрузка ...
|
|
| 245-1111120-CR | 245-1111120-CR | ВАЛ РЕДУКТОРА |
Загрузка ...
|
|
| 1 | 245-1111116-CR | КОРПУС РЕДУКТОРА |
Загрузка ...
|
|
| 2 | 245-1111117-A-CR | КРЫШКА РЕДУКТОРА |
Загрузка ...
|
|
| 3 | 245-1111118-CR | ПРОКЛАДКА |
Загрузка ...
|
|
| 4 | 245-1111119-CR | ЖИКЛЕР |
Загрузка ...
|
|
| 5 | 245-1006210 | ШЕСТЕРНЯ ПРИВОДА ТОПЛИВНОГО НАСОСА |
Загрузка ...
|
|
| 6 | 245-1111121-CR | ВАЛ |
Загрузка ...
|
|
| 7 | 6x9 | Шпонка |
Загрузка ...
|
|
| 8 | 245-1111122-CR | ВТУЛКА РАСПОРНАЯ |
Загрузка ...
|
|
| 9 | 245-1111126-CR | ГАЙКА ШЛИЦЕВАЯ |
Загрузка ...
|
|
| 10 | 245-1111127-CR | КОЛЬЦО СТОПОРНОЕ |
Загрузка ...
|
|
| 11 | 245-1111128-CR | ШАЙБА СТОПОРНАЯ МНОГОЛАПЧАТАЯ |
Загрузка ...
|
|
| 12 | 245-1006321-CR | ФЛАНЕЦ ПРИВОДА |
Загрузка ...
|
|
| 13 | 245-1121059-Б | Шпилька |
Загрузка ...
|
|
| 14 | 307 | ПОДШИПНИК |
Загрузка ...
|
|
| 15 | 2.6x14 | ШТИФТ |
Загрузка ...
|
|
| 16 | M10-6gX30.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 17 | 10 65Г016 | ШАЙБА |
Загрузка ...
|
|
| 18 | 4x6,5 | ШПОНКА |
Загрузка ...
|
|
| 19 | М16-6Н.5.06 | ГАЙКА |
Загрузка ...
|
|
| 20 | 16.01.08кп.016 | ШАЙБА |
Загрузка ...
|
|
| 21 | 245-1006313 | ШЕСТЕРНЯ ПРИВОДА ТОПЛИВНОГО НАСОСА ВЕДОМАЯ |
Загрузка ...
|
|
| 22 | 245-1111031-CR | ШТУЦЕР |
Загрузка ...
|
|
| 23 | 240-3707124 | ПРОКЛАДКА |
Загрузка ...
|
|
| 24 | 0 445 020 088 | ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ СР3.3 |
Загрузка ...
|
|
| 25 | 100-105-20-2-4 | КОЛЬЦО |
Загрузка ...
|
|
| 26 | M18x1,5 (S27) | ГАЙКА |
Загрузка ...
|
|
| 27 | 18 | ШАЙБА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
