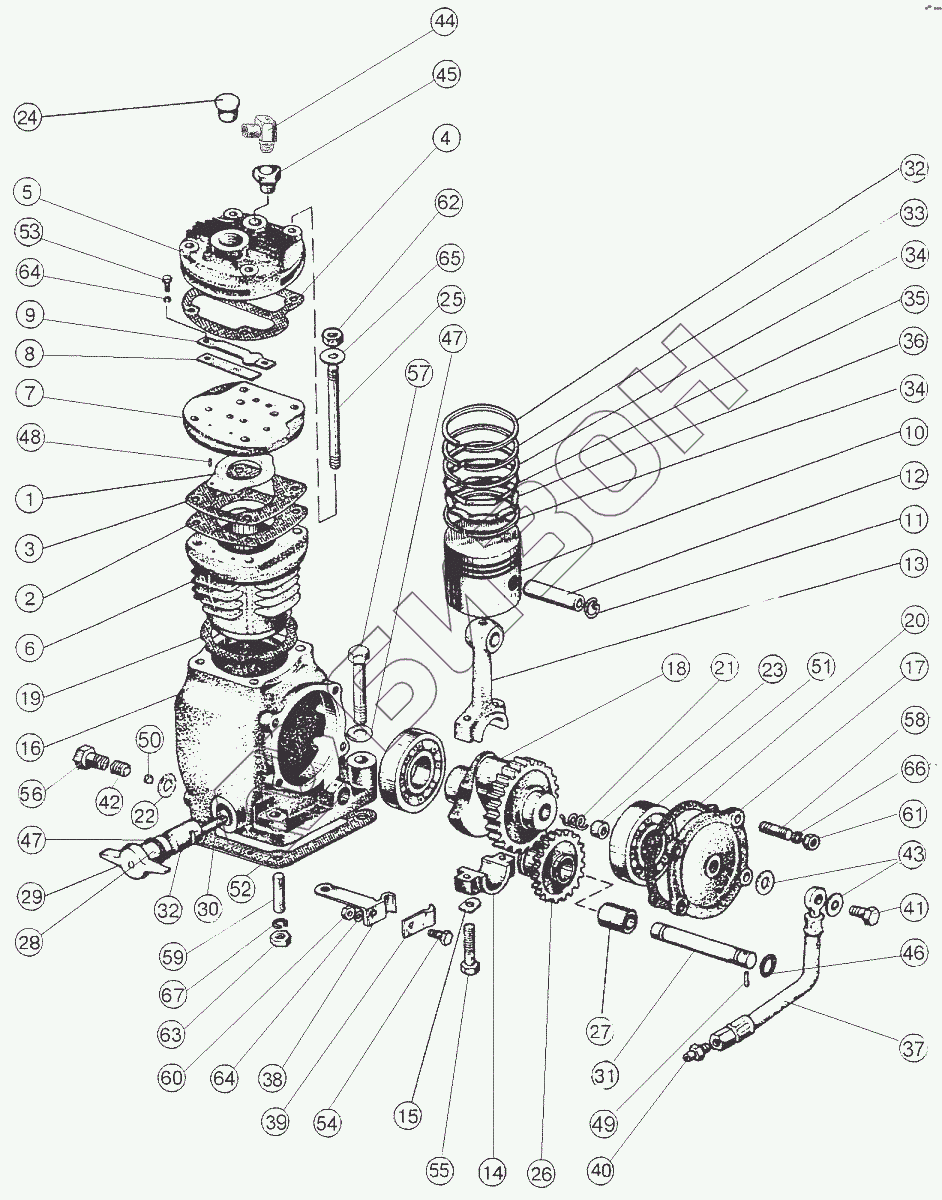

Графический каталог запасных частей к технике: ММЗ Д-245S2. Пневмокомпрессор и его установка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
А29.05.170
А29.05.000
А29.01.250-А
А29.01.180
А29.01.200-А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
Позиция на иллюстрации Заводской номер детали Название детали Цена
А29.05.170 А29.05.170 Шатун
Загрузка ...
А29.05.000 А29.05.000 Компрессор
Загрузка ...
А29.01.250-А А29.01.250-А Валик управления
Загрузка ...
А29.01.180 А29.01.180 Комплект поршневых колец
Загрузка ...
А29.01.200-А А29.01.200-А Шестерня
Загрузка ...
1 А29.05.001 Клапан всасывающий
Загрузка ...
2 А29.05.002 Прокладка нижняя
Загрузка ...
3 А29.05.003 Прокладка верхняя
Загрузка ...
4 А29.05.004 Прокладка головки
Загрузка ...
5 А29.05.005 Головка цилиндра
Загрузка ...
6 А29.05.006 Цилиндр
Загрузка ...
7 А29.05.041 Плита
Загрузка ...
8 А29.05.042 Клапан нагнетательный
Загрузка ...
9 А29.05.043 Ограничитель
Загрузка ...
10 А29.05.101 Поршень
Загрузка ...
11 А29.05.102 Кольцо стопорное
Загрузка ...
12 А29.05.103 Палец поршневой
Загрузка ...
13 А29.05.171 Шатун
Загрузка ...
14 А29.05.172 Крышка шатуна
Загрузка ...
15 А29.05.173 Шайба стопорная
Загрузка ...
16 А29.01.001 Картер
Загрузка ...
17 А29.01.003 Крышка
Загрузка ...
18 А29.01.004 Вал коленчатый
Загрузка ...
19 А29.01.006 Прокладка цилиндра
Загрузка ...
20 А29.01.009 Прокладка
Загрузка ...
21 А29.01.013 Пружина
Загрузка ...
22 А29.01.017 Прокладка
Загрузка ...
23 А29.01.019 Уплотнитель крышки
Загрузка ...
24 А29.01.021 Пробка транспортная
Загрузка ...
25 А29.01.023 Шпилька
Загрузка ...
26 А29.01.201-А Шестерня
Загрузка ...
27 А29.01.202-А Втулка
Загрузка ...
28 А29.01.251-А Валик
Загрузка ...
29 А29.01.252-А Рычаг
Загрузка ...
30 А29.01.253 Палец
Загрузка ...
31 А29.01.301 Ось шестерни
Загрузка ...
32 А27.02.03.007 Кольцо компрессионное
Загрузка ...
33 А27.02.03.008 Кольцо компрессионное
Загрузка ...
34 А27.12.40.509 Сегмент
Загрузка ...
35 А27.12.40.510 Расширитель
Загрузка ...
36 А27.12.40.511 Расширитель
Загрузка ...
37 240-3509150 Маслопровод
Загрузка ...
38 240-3509158 Хомут
Загрузка ...
39 240-3509159 Скоба
Загрузка ...
40 240-3509232 Штуцер
Загрузка ...
41 240-3509233 Болт штуцера
Загрузка ...
42 50-4604027-Б Пружина 310
Загрузка ...
43 36-1104788-01 Прокладка
Загрузка ...
44 265-3509030 Штуцер
Загрузка ...
45 245-8114002 Пробка
Загрузка ...
46 014-018-25-2-1 Кольцо
Загрузка ...
47 020-025-30-2-1 Кольцо
Загрузка ...
48 2,5т6х12 Штифт
Загрузка ...
49 4h8x28 Штифт
Загрузка ...
50 Шарик 8,0-100 Шарик
Загрузка ...
51 207 Подшипник
Загрузка ...
52 240-3509037-А Прокладка
Загрузка ...
53 M6-6gx10.88.35.016 Болт
Загрузка ...
54 M6-6gx16.88.35.016 Болт
Загрузка ...
55 M8-6gx35.109.40Х.05 Болт
Загрузка ...
56 M10-6gx20.66.019 Болт
Загрузка ...
57 M10-6gx45.88.35.016 Болт
Загрузка ...
58 2M8x3р/6gx18.66.016 Шпилька
Загрузка ...
59 2M10x3р/6gx28.66.016 Шпилька
Загрузка ...
60 М6-6Н.6.019 Гайка
Загрузка ...
61 М8-6Н.8.019 Гайка
Загрузка ...
62 М8х1.6н.8.45.056 Гайка
Загрузка ...
63 М10-6Н.6.019 Гайка
Загрузка ...
64 6.65Г.06 Шайба
Загрузка ...
65 8.04.05 Шайба
Загрузка ...
66 8.65Г.06 Шайба
Загрузка ...
67 10.65Г.06 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
