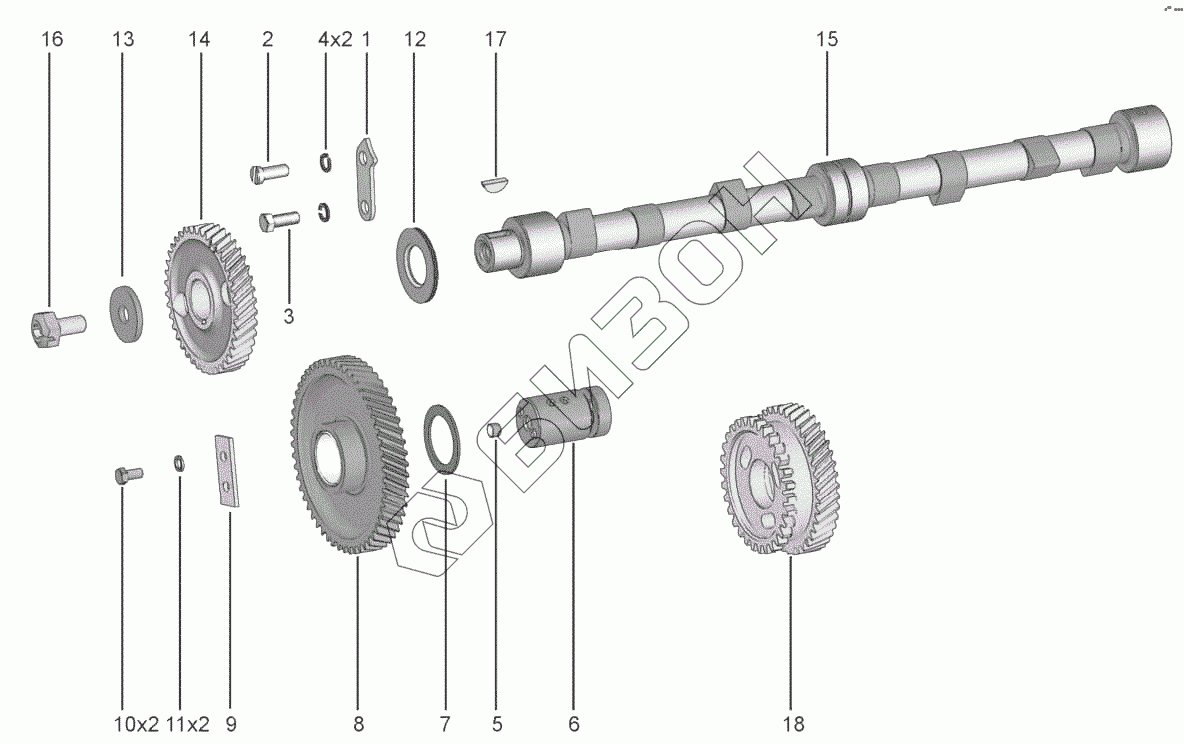

Графический каталог запасных частей к технике: ММЗ Д-245S3A. Распределительный механизм
50-1006250-В
245-1006010-Д
1
2
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-1006250-В | 50-1006250-В | Палец (8, 15) |
Загрузка ...
|
|
| 245-1006010-Д | 245-1006010-Д | Вал распределительный |
Загрузка ...
|
|
| 1 | 50-1006021-Б | Шайба |
Загрузка ...
|
|
| 2 | 50-1006247 | Винт |
Загрузка ...
|
|
| 3 | М10-6gХ25.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 4 | 10 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 5 | 50-1005021-А | Заглушка |
Загрузка ...
|
|
| 6 | 50-1006252-В1 | Палец |
Загрузка ...
|
|
| 7 | 50-1006253 | Кольцо упорное |
Загрузка ...
|
|
| 8 | 240-1006240-Б | Шестерня промежуточная со втулкой |
Загрузка ...
|
|
| 8 | 240-1006240-Б-01 | Шестерня промежуточная со втулкой |
Загрузка ...
|
|
| 9 | 50-1006254 | Шайба упорная |
Загрузка ...
|
|
| 10 | М8-6gХ16.88.35.016 | Болт |
Загрузка ...
|
|
| 11 | 8Т 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 12 | 50-1006017-Б | Шайба |
Загрузка ...
|
|
| 13 | 50-1006018 | Шайба упорная |
Загрузка ...
|
|
| 14 | 240-1006214-Б | Шайба распределительного вала |
Загрузка ...
|
|
| 15 | 245-1006015-А | Вал распределительный |
Загрузка ...
|
|
| 16 | 245-1006020 | Болт специальный |
Загрузка ...
|
|
| 17 | 245-1005013-Б | Шпонка |
Загрузка ...
|
|
| 18 | 245-1006311-Г | Шестерня привода топливного насоса со втулкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
