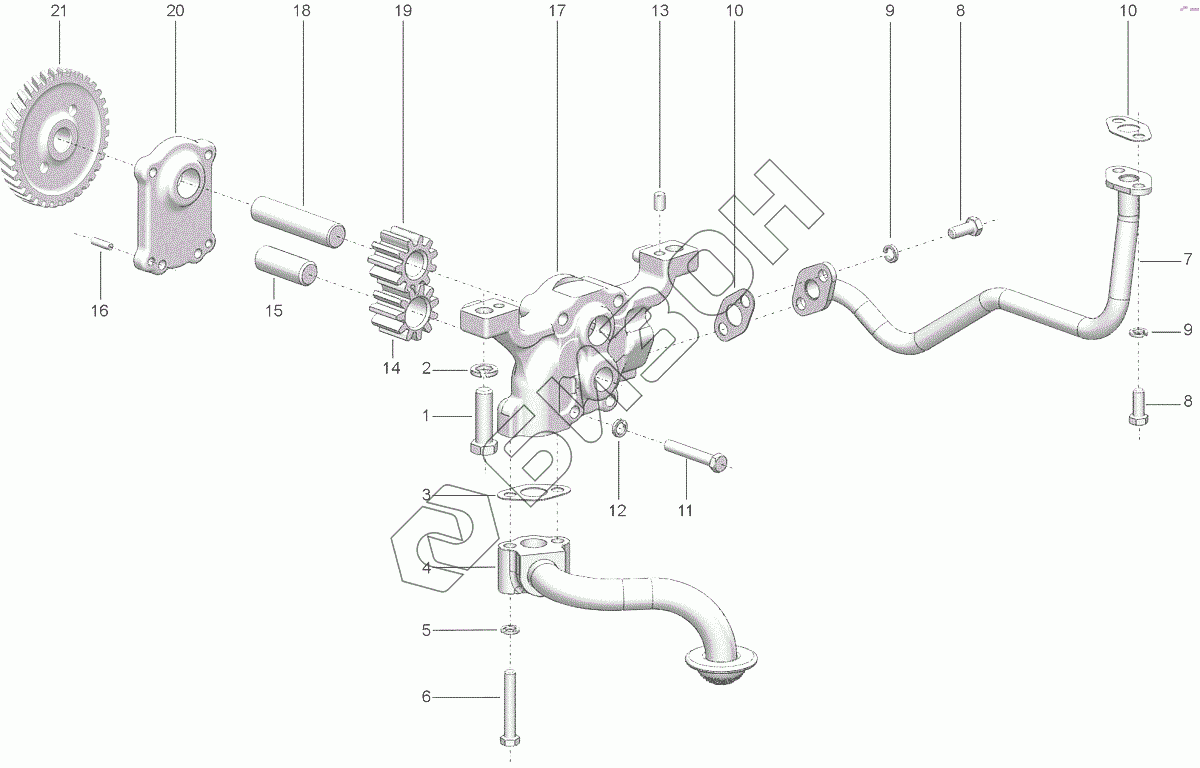

Графический каталог запасных частей к технике: ММЗ Д-245S3A. Установка масляного насоса.
240-1403120-А-01
50-1403010-Б1
50-1403010-Б1
1
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1403120-А-01 | 240-1403120-А-01 | ВАЛ |
Загрузка ...
|
|
| 50-1403010-Б1 | 50-1403010-Б1 | Насос масляный |
Загрузка ...
|
|
| 1 | М12-6gX 35.88.35.016 | Болт |
Загрузка ...
|
|
| 1 | М12-6gX 40.88.35.016 | Болт |
Загрузка ...
|
|
| 2 | 12Т 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 2 | 12 ОТ 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 3 | 50-1402053 | Прокладка фланца |
Загрузка ...
|
|
| 4 | 240-1402010-А3 | Маслоприемник |
Загрузка ...
|
|
| 5 | 8Т 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 6 | М8-6gX 50.88.35.016 | Болт |
Загрузка ...
|
|
| 7 | 50-1403015-А2 | ПАТРУБОК ОТВОДЯЩИЙ |
Загрузка ...
|
|
| 8 | М 8-6gХ 20.88.35 | Болт |
Загрузка ...
|
|
| 9 | 8Т 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 10 | 50-1403033 | Прокладка фланца |
Загрузка ...
|
|
| 11 | М 8-6gх 50.88.35 | Болт |
Загрузка ...
|
|
| 12 | 8Т 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 13 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 14 | 50-1403110-Б | Шестерня масляного насоса ведомая |
Загрузка ...
|
|
| 15 | 50-1403125-Б | Палец |
Загрузка ...
|
|
| 16 | 50-1403233 | Штифт установочный |
Загрузка ...
|
|
| 17 | 240-1403020 | Корпус |
Загрузка ...
|
|
| 18 | 50-1403052-В | Валик масляного насоса |
Загрузка ...
|
|
| 19 | 50-1403075-В | Шестерня масляного насоса ведущая |
Загрузка ...
|
|
| 20 | 240-1403150 | Крышка |
Загрузка ...
|
|
| 21 | 50-1403228-Б | Шестерня |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
