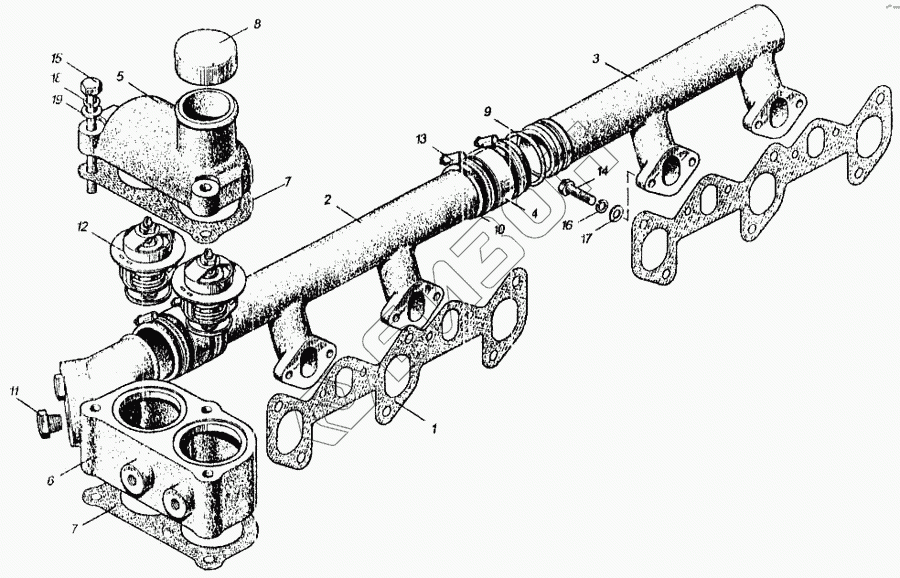

Графический каталог запасных частей к технике: ММЗ Д-260.1. Водосборная труба и термостаты
260-1303010
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1303010 | 260-1303010 | Труба водосборная |
Загрузка ...
|
|
| 260-1306020 | 260-1306020 | Корпус термостатов |
Загрузка ...
|
|
| 1 | 260-1303026 | Прокладка |
Загрузка ...
|
|
| 2 | 260-1303031 | Труба передняя |
Загрузка ...
|
|
| 3 | 260-1303033 | Труба задняя |
Загрузка ...
|
|
| 4 | 260-1303034 | Экран |
Загрузка ...
|
|
| 5 | 260-1306057 | Крышка |
Загрузка ...
|
|
| 6 | 2604306058 | Корпус |
Загрузка ...
|
|
| 7 | 260-1306059 | Прокладка |
Загрузка ...
|
|
| 8 | 260-0000121-01 | Заглушка (технологическая) |
Загрузка ...
|
|
| 9 | 052-056-25-2-1 | Кольцо |
Загрузка ...
|
|
| 10 | 54-65-60-2 | Рукав-деталь |
Загрузка ...
|
|
| 11 | КГ3/8".10кп.016 | Пробка |
Загрузка ...
|
|
| 12 | ТС107-1306100-02 | Термостат |
Загрузка ...
|
|
| 13 | ХЧП.10-02.019 | Хомут |
Загрузка ...
|
|
| 14 | М8-6gх30.88.35.016 | Болт |
Загрузка ...
|
|
| 15 | М10-6gх100.88.35.016 | Болт |
Загрузка ...
|
|
| 16 | 8.65Г.019 | Шайба |
Загрузка ...
|
|
| 17 | 8.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 18 | 10.65Г.016 | Шайба |
Загрузка ...
|
|
| 19 | 10.01.08кп.016 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
