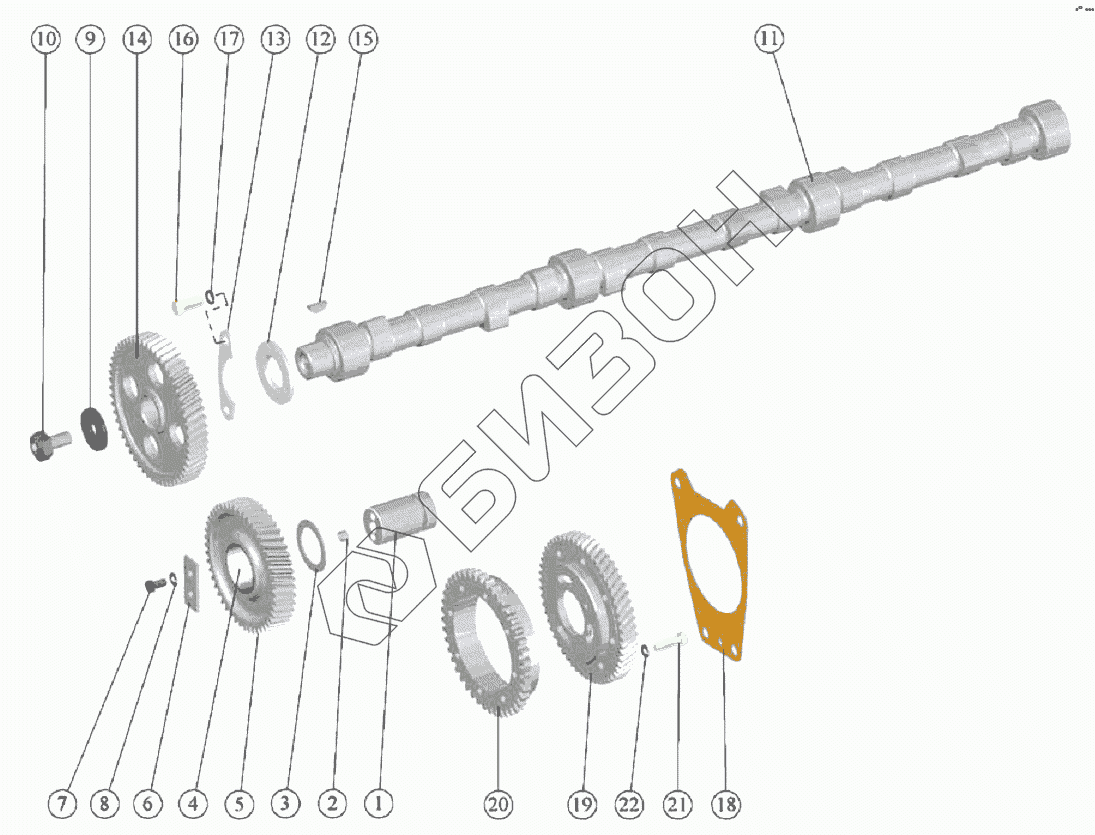

Графический каталог запасных частей к технике: ММЗ Д–260.1(2,9). Распределительный механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1006240 | 260-1006240 | Шестерня промежуточная со втулкой |
Загрузка ...
|
|
| 260-1006010 | 260-1006010 | Вал распределительный |
Загрузка ...
|
|
| 50-1006250-В | 50-1006250-В | Палец (8, 15) |
Загрузка ...
|
|
| 260-1006313 | 260-1006313 | Шестерня привода компрессора и т/н |
Загрузка ...
|
|
| 1 | 50-1006252-В1 | Палец |
Загрузка ...
|
|
| 2 | 50-1005021-А | Заглушка |
Загрузка ...
|
|
| 3 | 50-1006253 | Кольцо упорное |
Загрузка ...
|
|
| 4 | 50-1006246-Б | Втулка |
Загрузка ...
|
|
| 5 | 260-1006244 | Шестерня промежуточная |
Загрузка ...
|
|
| 6 | 50-1006254 | Шайба упорная |
Загрузка ...
|
|
| 7 | М8-6gx16.88.35.016 | Болт |
Загрузка ...
|
|
| 8 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 9 | 50-1006018 | Шайба упорная |
Загрузка ...
|
|
| 10 | 245-1006020 | Болт специальный |
Загрузка ...
|
|
| 11 | 260-1006015 | Вал распределительный |
Загрузка ...
|
|
| 12 | 260-1006017 | Шайба |
Загрузка ...
|
|
| 13 | 260-1006021 | Планка |
Загрузка ...
|
|
| 14 | 260-1006214 | Шестерня |
Загрузка ...
|
|
| 15 | 6Х9 | Шпонка |
Загрузка ...
|
|
| 16 | М10-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 17 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 18 | 260-1111104 | Прокладка |
Загрузка ...
|
|
| 19 | 260-1006312-Г | Шестерня привода топливного насоса |
Загрузка ...
|
|
| 20 | 260-1006316 | Шестерня привода компрессора |
Загрузка ...
|
|
| 21 | М8-6gx30.88.35.016 | Болт |
Загрузка ...
|
|
| 22 | 8.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
