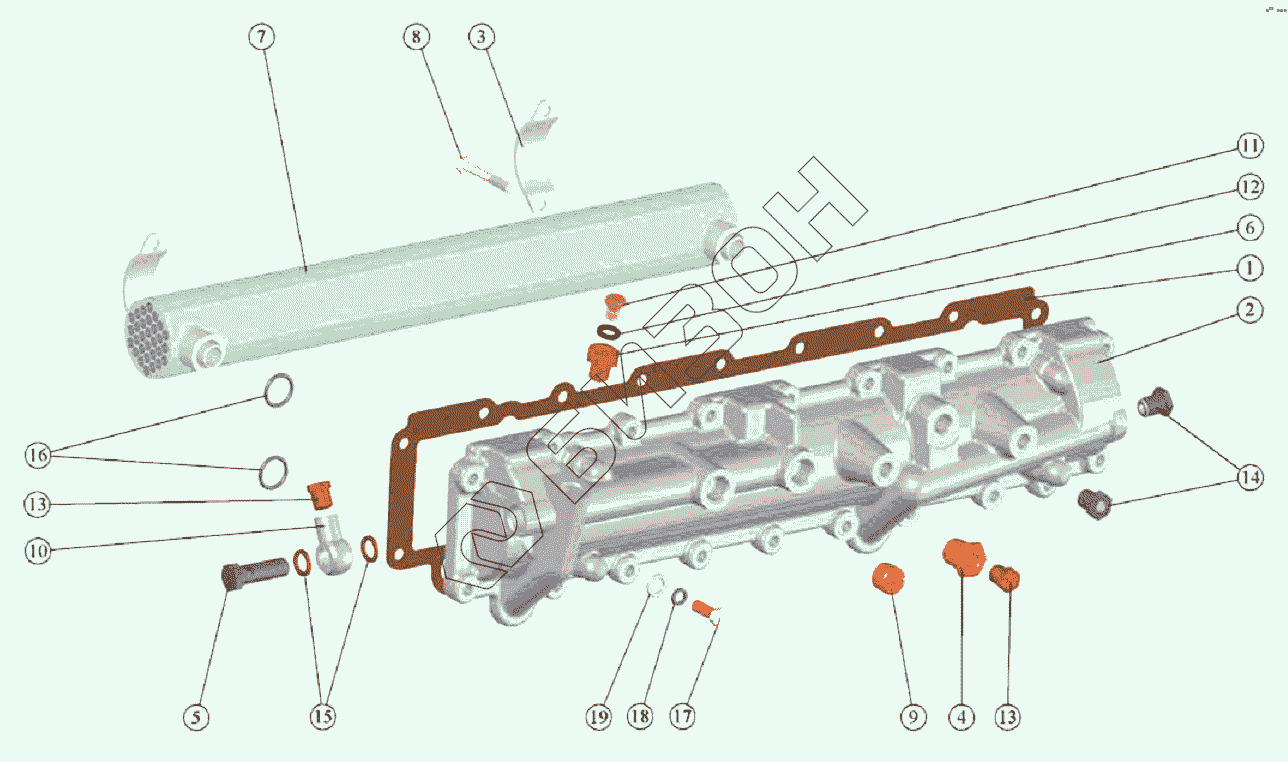

Графический каталог запасных частей к технике: ММЗ Д–260.1(2,9). Установка теплообменника

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
260-1013010-04
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
260-1013010-04 260-1013010-04 Теплообменник
Загрузка ...
260-1013000-04 260-1013000-04 Установка теплообменника
Загрузка ...
1 260-1013002 Прокладка
Загрузка ...
2 260-1013011-01 Скоба
Загрузка ...
3 260-1013012-Б Скоба
Загрузка ...
4 260-1013017 Пробка
Загрузка ...
5 260-1013018 Болт штуцера
Загрузка ...
6 260-1013019 Пробка
Загрузка ...
7 260-1013020-А Радиатор жидкостно-масляный
Загрузка ...
8 260-1013028 Болт
Загрузка ...
9 260-1013111 Пробка
Загрузка ...
10 260-1013112 Угольник
Загрузка ...
11 240-1003281 Пробка
Загрузка ...
12 36-1104788-01 Прокладка
Загрузка ...
13 ПробкаКГ1/4 Пробка КГ 1/4.10КП.016
Загрузка ...
14 ПробкаКГ3/8 Пробка КГ 3/8.10КП.016
Загрузка ...
15 Д18-055-А-01 Кольцо уплотнительное
Загрузка ...
16 020-025-30-2-5 Кольцо
Загрузка ...
17 М8-6gx25.88.35.016 Болт
Загрузка ...
18 8.65Г.016 Шайба
Загрузка ...
19 8.01.08КП.016 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
