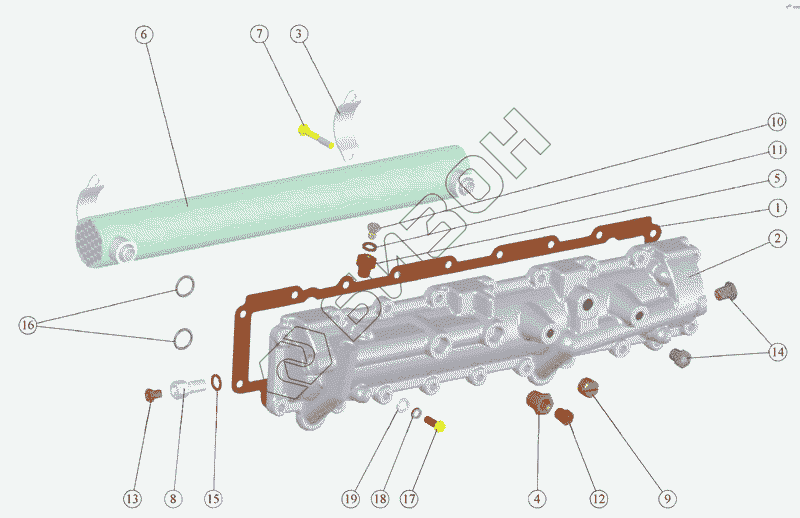

Графический каталог запасных частей к технике: ММЗ Д–260.1 / Д-260.2. Установка теплообменника
260-1013000-03
260-1013000
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1013000-03 | 260-1013000-03 | УСТАНОВКА ТЕПЛООБМЕННИКА |
Загрузка ...
|
|
| 260-1013010 | 260-1013010 | Теплообменник |
Загрузка ...
|
|
| 260-1013000 | 260-1013000 | УСТАНОВКА ТЕПЛООБМЕННИКА |
Загрузка ...
|
|
| 1 | 260-1013002 | Прокладка |
Загрузка ...
|
|
| 2 | 260-1013011 | Крышка теплообменника |
Загрузка ...
|
|
| 3 | 260-1013011-01 | Скоба |
Загрузка ...
|
|
| 3 | 260-1013012-Б | Скоба |
Загрузка ...
|
|
| 4 | 260-1013017 | Пробка |
Загрузка ...
|
|
| 5 | 260-1013019 | Пробка |
Загрузка ...
|
|
| 6 | 260-1013020-А | Радиатор жидкостно-масляный |
Загрузка ...
|
|
| 7 | 260-1013028 | Болт |
Загрузка ...
|
|
| 8 | 260-1013036 | ШТУЦЕР |
Загрузка ...
|
|
| 9 | 260-1013111 | Пробка |
Загрузка ...
|
|
| 10 | 240-1003281 | Пробка |
Загрузка ...
|
|
| 11 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 12 | КГ1/4"10КП.016 | ПРОБКА |
Загрузка ...
|
|
| 13 | КГ1/8"10КП.016 | ПРОБКА |
Загрузка ...
|
|
| 14 | КГ3/8"10КП.016 | ПРОБКА |
Загрузка ...
|
|
| 15 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 020-025-30-2-5 | Кольцо |
Загрузка ...
|
|
| 17 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 18 | 8Т 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 19 | А8.01.08КП.016 | ШАЙБА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
