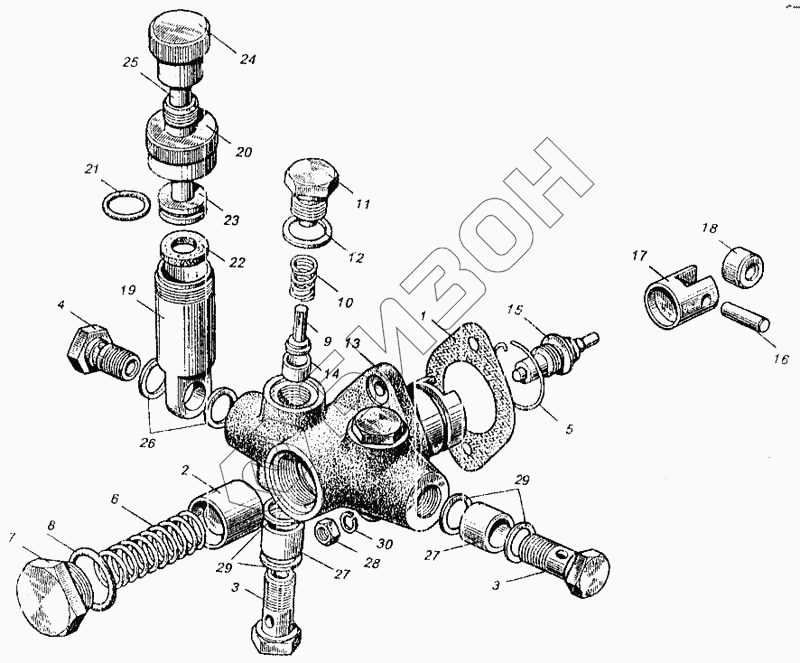

Графический каталог запасных частей к технике: ММЗ Д-260.4. Подкачивающий насос
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21.1106009 | Прокладка |
Загрузка ...
|
|
| 2 | 21.1106011 | Поршень |
Загрузка ...
|
|
| 3 | 21.1106012 | Болт |
Загрузка ...
|
|
| 4 | 21.1106013 | Болт |
Загрузка ...
|
|
| 5 | 21.1106015 | Кольцо стопорное |
Загрузка ...
|
|
| 6 | 21.1106016 | Пружина поршня |
Загрузка ...
|
|
| 7 | 21.1106019-01 | Пробка пружины |
Загрузка ...
|
|
| 8 | 21.1106021 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 21.1106022 | Клапан |
Загрузка ...
|
|
| 10 | 21.1106027 | Пружина клапана |
Загрузка ...
|
|
| 11 | 21.1106031 | Пробка клапана |
Загрузка ...
|
|
| 12 | 21.1106035 | Прокладка |
Загрузка ...
|
|
| 13 | 21.1106094 | Корпус |
Загрузка ...
|
|
| 14 | 21.1106095 | Седло клапана |
Загрузка ...
|
|
| 15 | 21.1106310 | Втулка штока |
Загрузка ...
|
|
| 16 | 21.1106324 | Ось толкателя |
Загрузка ...
|
|
| 17 | 21.1106326 | Толкатель |
Загрузка ...
|
|
| 18 | 21.1106328 | Ролик |
Загрузка ...
|
|
| 19 | 21.1106356 | Цилиндр насоса ручной прокачки |
Загрузка ...
|
|
| 20 | 21.1106358 | Крышка |
Загрузка ...
|
|
| 21 | 21.1106362 | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | 21.1106365 | Кольцо уплотнительное |
Загрузка ...
|
|
| 23 | 21.1106376-10 | Поршень |
Загрузка ...
|
|
| 24 | 21.1106381-20 | Рукоятка |
Загрузка ...
|
|
| 25 | 21.1106388-10 | Шток |
Загрузка ...
|
|
| 26 | 21.1111249 | Прокладка |
Загрузка ...
|
|
| 27 | 21.1111378 | Заглушка транспортная |
Загрузка ...
|
|
| 28 | 21.1111389 | Гайка |
Загрузка ...
|
|
| 29 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 30 | 8.65Г.05 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
