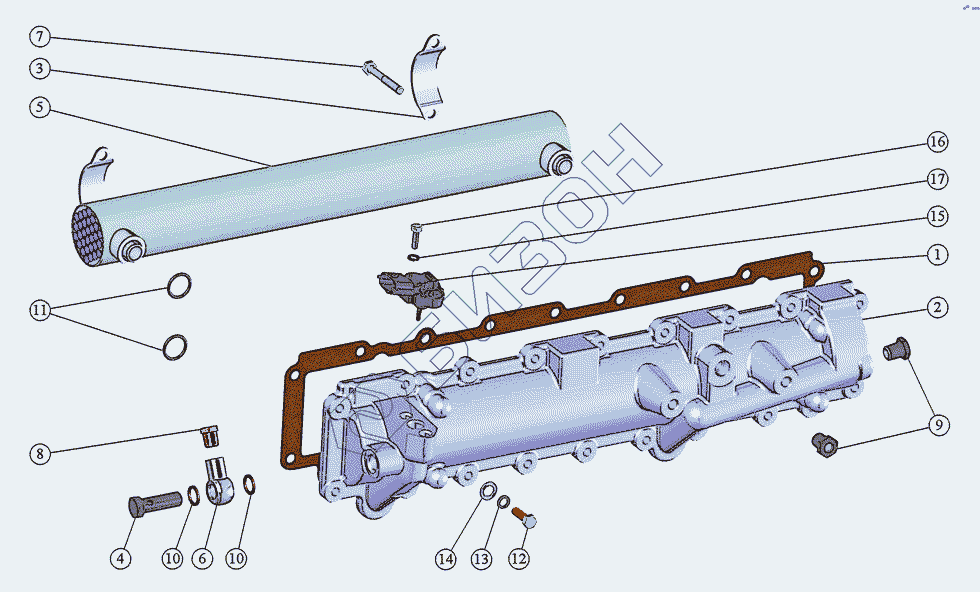

Графический каталог запасных частей к технике: ММЗ Д-260.5Е3 / Д-260.12Е3. Установка теплообменника
/18.gif)
1
2
3
4
5
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1013010-А-01 | 260-1013010-А-01 | ТЕПЛООБМЕННИК |
Загрузка ...
|
|
| 260-1013000-А-02 | 260-1013000-А-02 | УСТАНОВКА ТЕПЛООБМЕННИКА |
Загрузка ...
|
|
| 1 | 260-1013002 | Прокладка |
Загрузка ...
|
|
| 2 | 260-1013011-А | КРЫШКА ТЕПЛООБМЕННИКА |
Загрузка ...
|
|
| 3 | 260-1013012-Б | Скоба |
Загрузка ...
|
|
| 4 | 260-1013018 | Болт штуцера |
Загрузка ...
|
|
| 5 | 260-1013020-А | Радиатор жидкостно-масляный |
Загрузка ...
|
|
| 5 | 260-1013020-Б | ТЕПЛООБМЕННИК ЖИДКОСТНО-МАСЛЯНЫЙ |
Загрузка ...
|
|
| 5 | 260.00.001-03 | СЕРДЦЕВИНА ОХЛАДИТЕЛЯ |
Загрузка ...
|
|
| 5 | ИЖКС.065111.001 | ТЕПЛООБМЕННИК |
Загрузка ...
|
|
| 6 | 260-1013112 | Угольник |
Загрузка ...
|
|
| 7 | 260-1013028 | Болт |
Загрузка ...
|
|
| 8 | КГ 1/4".10КП.016 | ПРОБКА |
Загрузка ...
|
|
| 9 | КГ 3/8".10КП.016 | ПРОБКА |
Загрузка ...
|
|
| 10 | Д18-055-А-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | 020-025-30-2-5 | Кольцо |
Загрузка ...
|
|
| 12 | М8-6gХ25.88.35.016 | Болт |
Загрузка ...
|
|
| 13 | 8Т 65Г 06 | ШАЙБА |
Загрузка ...
|
|
| 14 | А8.01.08КП.016 | ШАЙБА |
Загрузка ...
|
|
| 15 | 0 261 230 112 | ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ МАСЛА ODFT |
Загрузка ...
|
|
| 16 | М6-6gХ20.88.35.016 | Болт |
Загрузка ...
|
|
| 17 | 6 65Г 06 | ШАЙБА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
