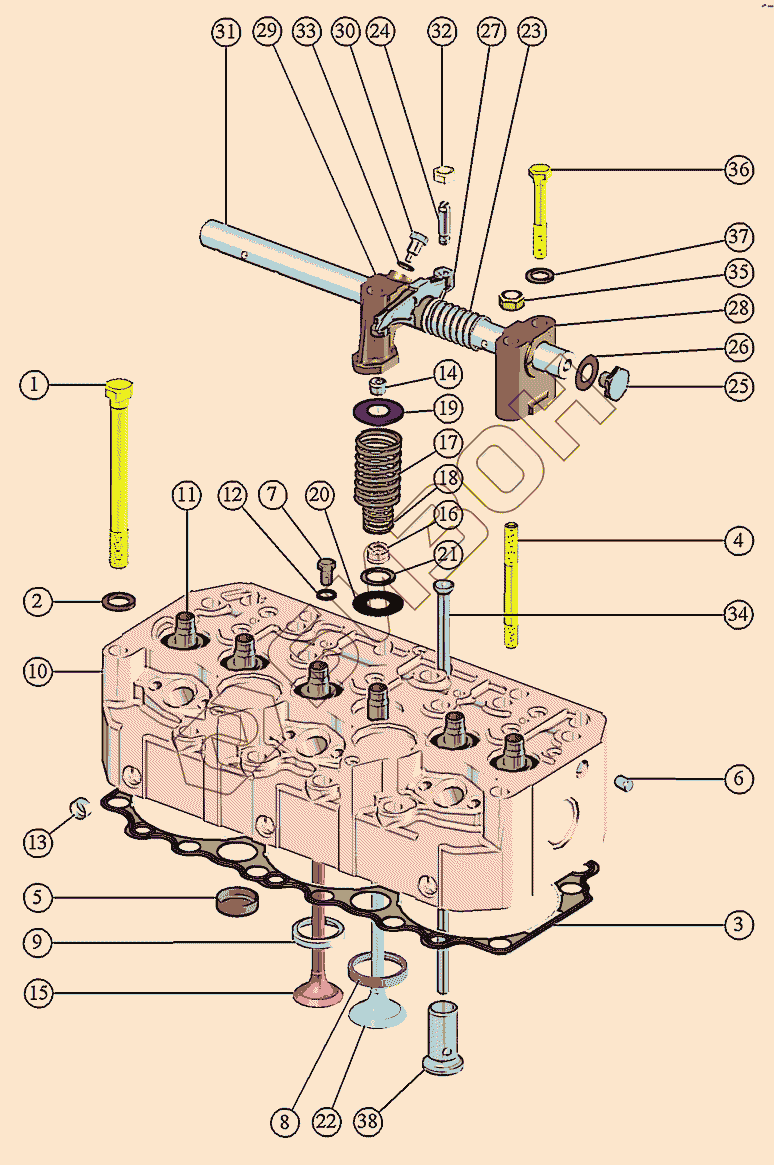

Графический каталог запасных частей к технике: ММЗ Д-260.7C. Установка головок цилиндров
1
2
3
4
5
6
7
8
8
8
9
9
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1007100 | 260-1007100 | Механизм коромысел |
Загрузка ...
|
|
| 260.7-1003010-03 | 260.7-1003010-03 | Установка головок цилиндров |
Загрузка ...
|
|
| 260.7-1003013 | 260.7-1003013 | Головка цилиндров |
Загрузка ...
|
|
| 260.7-1003012 | 260.7-1003012 | Головка цилиндров |
Загрузка ...
|
|
| 1 | 260-1003124-Б | Болт |
Загрузка ...
|
|
| 2 | 245-1005128 | Шайба |
Загрузка ...
|
|
| 3 | 719-73-08 | Прокладка головок |
Загрузка ...
|
|
| 4 | 240-1003112 | ШПИЛЬКА СТОЙКИ |
Загрузка ...
|
|
| 5 | 240-1003027-А2 | Заглушка |
Загрузка ...
|
|
| 6 | 240-1003037 | Заглушка |
Загрузка ...
|
|
| 7 | 240-1003281 | Пробка |
Загрузка ...
|
|
| 8 | 245-1003018-Б1 | Седло клапана впускного |
Загрузка ...
|
|
| 8 | 245-1003018-Б2 | СЕДЛО КЛАПАНА ВПУСКНОГО |
Загрузка ...
|
|
| 8 | 260-1003018 | Седло клапана впускного |
Загрузка ...
|
|
| 9 | 245-1003019-Б1 | Седло клапана выпускного |
Загрузка ...
|
|
| 9 | 245-1003019-Б2 | СЕДЛО КЛАПАНА ВЫПУСКНОГО |
Загрузка ...
|
|
| 9 | 245-1003019 | Седло клапана выпускного |
Загрузка ...
|
|
| 10 | 260.7-1003015 | Головка цилиндров |
Загрузка ...
|
|
| 11 | 263-1007032 | Втулка направляющая клапана |
Загрузка ...
|
|
| 12 | 245-1104788 | Прокладка |
Загрузка ...
|
|
| 13 | Д02-003-А | Заглушка |
Загрузка ...
|
|
| 14 | 50-1007053-А1 | Сухарь клапана |
Загрузка ...
|
|
| 14 | 50-1007053-А2 | Сухарь клапана |
Загрузка ...
|
|
| 15 | 240-1007015-Б7 | Клапан выпускной |
Загрузка ...
|
|
| 16 | 240-1007020-Б | Манжета уплотнительная клапана |
Загрузка ...
|
|
| 17 | 240-1007045-А9 | ПРУЖИНА КЛАПАНА НАРУЖНАЯ |
Загрузка ...
|
|
| 17 | 240-1007045-А10 | ПРУЖИНА КЛАПАНА НАРУЖНАЯ |
Загрузка ...
|
|
| 18 | 240-1007046-А5 | ПРУЖИНА КЛАПАНА ВНУТРЕННЯЯ |
Загрузка ...
|
|
| 19 | 240-1007048 | Тарелка пружин клапана |
Загрузка ...
|
|
| 20 | 240-1007054 | Шайба пружины клапана нижняя |
Загрузка ...
|
|
| 21 | 240-1007055 | Шайба пружины клапана верхняя |
Загрузка ...
|
|
| 22 | 260-1007014 | Клапан впускной |
Загрузка ...
|
|
| 23 | 50-1007103-А | Пружина оси коромысел |
Загрузка ...
|
|
| 23 | 50-1007103-А-А1 | Пружина оси коромысел |
Загрузка ...
|
|
| 23 | 50-1007103-А–А2 | Пружина оси коромысел |
Загрузка ...
|
|
| 24 | 50-1007175-Б1 | Винт регулировочный |
Загрузка ...
|
|
| 25 | 50-1007182 | Пробка оси коромысел |
Загрузка ...
|
|
| 26 | 50-1007183 | Шайба пробки |
Загрузка ...
|
|
| 27 | 50-1007212-А4 | Коромысло клапана со втулками |
Загрузка ...
|
|
| 28 | 240-1007151-Б-01 | Стойка оси коромысел крайняя |
Загрузка ...
|
|
| 29 | 240-1007152-Б-01 | Стойка оси коромысел средняя |
Загрузка ...
|
|
| 30 | 240-1007185 | Фиксатор оси коромысел |
Загрузка ...
|
|
| 31 | 260-1007102-А | Ось коромысел |
Загрузка ...
|
|
| 32 | Д02-063 | Гайка |
Загрузка ...
|
|
| 33 | 1065Г06 | Шайба |
Загрузка ...
|
|
| 34 | 260-1007310-А | Штанга |
Загрузка ...
|
|
| 35 | М12-6Н.6(S18) | Гайка |
Загрузка ...
|
|
| 36 | М12-6gХ85.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 37 | А12.01.08кп.016 | Шайба |
Загрузка ...
|
|
| 38 | 240-1007375-А | Толкатель клапана |
Загрузка ...
|
|
| 38 | 240-1007375-А1 | Толкатель клапана |
Загрузка ...
|
|
| 38 | 240-1007375-А2 | Толкатель клапана |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
