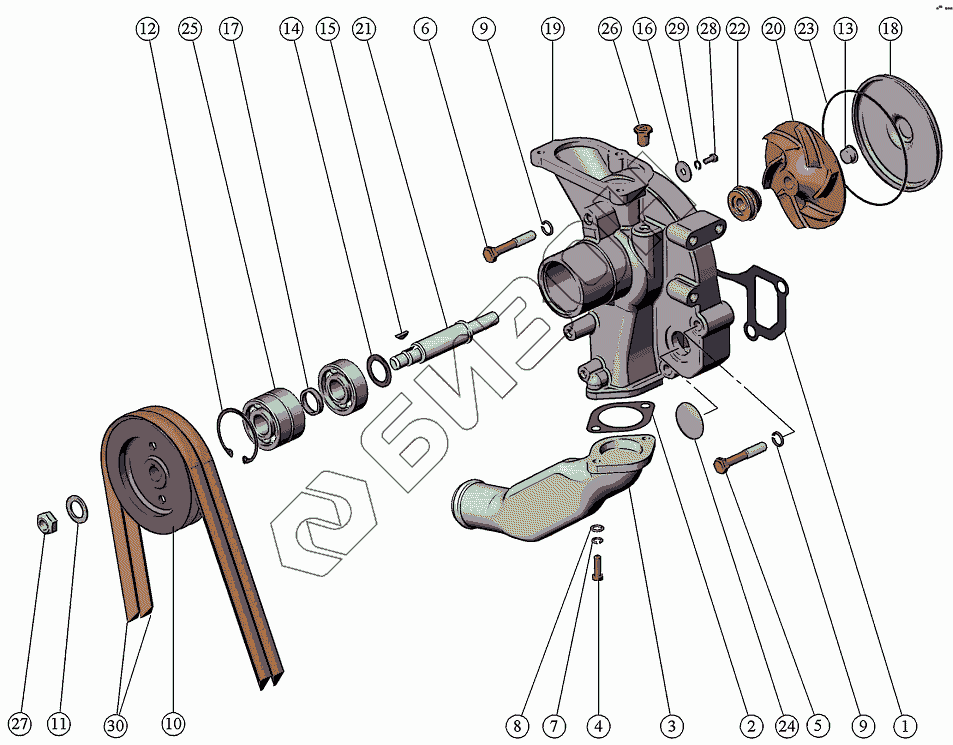

Графический каталог запасных частей к технике: ММЗ Д-260.7C. Установка водяного насоса
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260.7-1307115 | 260.7-1307115 | Привод насоса |
Загрузка ...
|
|
| 260-1307117-01 | 260-1307117-01 | Насос водяной |
Загрузка ...
|
|
| 260-1307116-03 | 260-1307116-03 | Насос водяной |
Загрузка ...
|
|
| 1 | 260-1307023 | Прокладка насоса |
Загрузка ...
|
|
| 2 | 260-1307049 | Прокладка |
Загрузка ...
|
|
| 3 | 260-1307052 | Патрубок |
Загрузка ...
|
|
| 4 | М8-6gХ25.88.35.016 | Болт |
Загрузка ...
|
|
| 5 | М12-6gХ65.88.35.016 | Болт |
Загрузка ...
|
|
| 6 | М12-6gХ70.88.35.016 | Болт |
Загрузка ...
|
|
| 7 | 8Т65Г06 | ШАЙБА |
Загрузка ...
|
|
| 8 | А.8.01.08кп.016 | Шайба |
Загрузка ...
|
|
| 9 | 12Т65Г06 | ШАЙБА |
Загрузка ...
|
|
| 10 | 260.7-1307126 | Шкив |
Загрузка ...
|
|
| 11 | 50-1005161 | Шайба |
Загрузка ...
|
|
| 12 | 240-1307064 | Кольцо стопорное |
Загрузка ...
|
|
| 13 | 240-1307075 | Заглушка |
Загрузка ...
|
|
| 14 | 245-1307094 | Кольцо упорное |
Загрузка ...
|
|
| 15 | 5х7,5 | Шпонка |
Загрузка ...
|
|
| 16 | 260-1307063 | Шайба |
Загрузка ...
|
|
| 16 | 851.30140.00 | Шайба |
Загрузка ...
|
|
| 17 | 260-1307084 | Втулка |
Загрузка ...
|
|
| 18 | 260-1307120-Б | Крышка насоса |
Загрузка ...
|
|
| 19 | 260-1307121 | Корпус насоса |
Загрузка ...
|
|
| 20 | 260-1307132-01 | Крыльчатка |
Загрузка ...
|
|
| 21 | 260-1307151-В | Валик насоса |
Загрузка ...
|
|
| 22 | Sp/1341 | САЛЬНИК ВОДЯНОГО НАСОСА |
Загрузка ...
|
|
| 23 | 115-120-30-2-1 | Кольцо |
Загрузка ...
|
|
| 24 | 45-08КП.Ц9.ХР | Заглушка |
Загрузка ...
|
|
| 25 | 1160305 | Подшипник шариковый |
Загрузка ...
|
|
| 26 | КГ3/8dm.10КП.016 | Пробка |
Загрузка ...
|
|
| 27 | М16х1,5-6Н.6.016 | Гайка |
Загрузка ...
|
|
| 28 | М6-6gХ12.88.35.016 | Болт |
Загрузка ...
|
|
| 29 | 665Г06 | ШАЙБА |
Загрузка ...
|
|
| 30 | SPA-1280 | РЕМЕНЬ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
