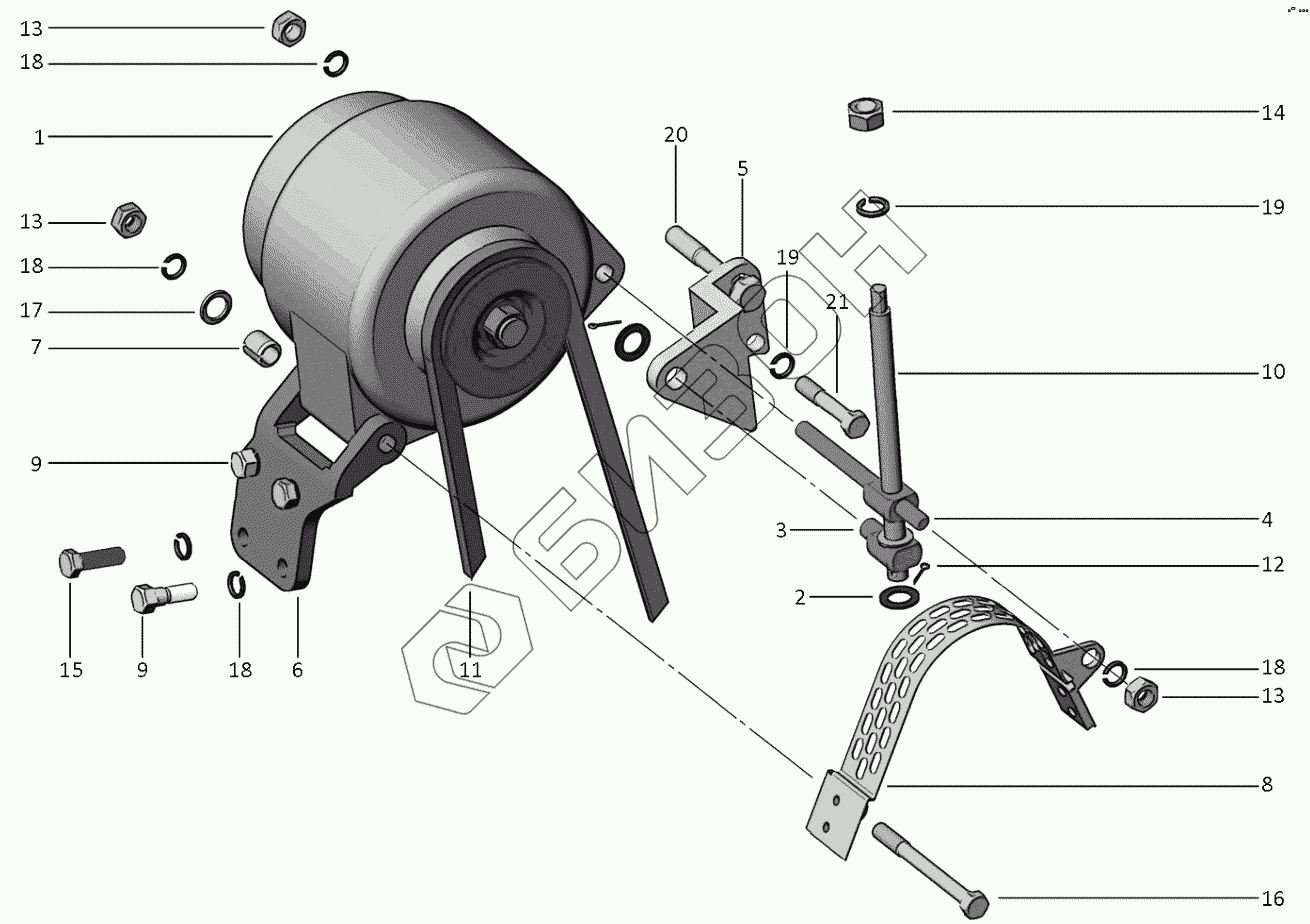

Графический каталог запасных частей к технике: ММЗ Д-260S3A. Установка генератора
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
14
15
16
17
18
18
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | AAN 8169 | Генератор |
Загрузка ...
|
|
| 2 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 3 | 260-1310001 | УГОЛЬНИК |
Загрузка ...
|
|
| 4 | 260-3701052 | Ось |
Загрузка ...
|
|
| 5 | 260-3701055-Г | Планка |
Загрузка ...
|
|
| 6 | 260-3701056-Г | Кронштейн |
Загрузка ...
|
|
| 7 | 260-3701057 | ВТУЛКА РАЗРЕЗНАЯ |
Загрузка ...
|
|
| 8 | 260-3701060 | Щиток |
Загрузка ...
|
|
| 9 | 260-3701068 | Болт |
Загрузка ...
|
|
| 10 | 265-3701076-01 | ПАЛЕЦ |
Загрузка ...
|
|
| 11 | SPA-1157 | Ремень |
Загрузка ...
|
|
| 12 | 3,2х18.016 | ШПЛИНТ |
Загрузка ...
|
|
| 13 | М 10-6Н.6.016 (S17) | Гайка |
Загрузка ...
|
|
| 14 | М12-6Н.6.016 (S18) | Гайка |
Загрузка ...
|
|
| 15 | М10-6gx30.88.35.016 | Болт |
Загрузка ...
|
|
| 16 | М10-6gx100.88.35.016 | Болт |
Загрузка ...
|
|
| 17 | А 10.01.08КП.016 | Шайба |
Загрузка ...
|
|
| 18 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 19 | 12.ОТ.70 05 | Шайба |
Загрузка ...
|
|
| 20 | М12-6gx70.88.35.016 | Болт |
Загрузка ...
|
|
| 21 | М12-6g x 35.88.35.016 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
