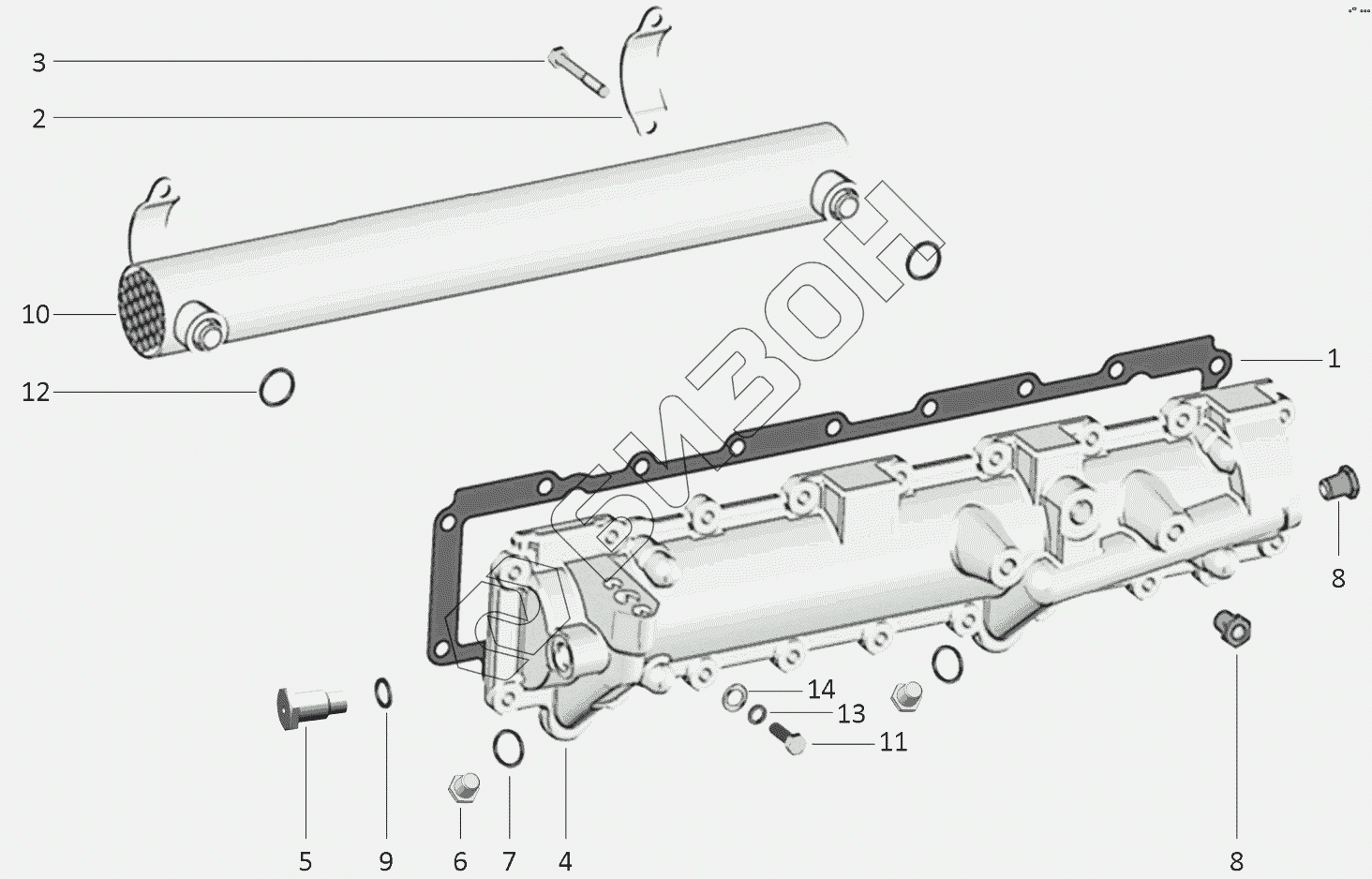

Графический каталог запасных частей к технике: ММЗ Д-260S3A. Установка теплообменника
260-1013010-А-02
260.00.001-03
1
2
3
4
5
6
7
7
8
8
9
10
10
10
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1013010-А-02 | 260-1013010-А-02 | Теплообменник |
Загрузка ...
|
|
| 260.00.001-03 | 260.00.001-03 | СЕРДЦЕВИНА ОХЛАДИТЕЛЯ |
Загрузка ...
|
|
| 1 | 260-1013002 | Прокладка |
Загрузка ...
|
|
| 2 | 260-1013012-Б | Скоба |
Загрузка ...
|
|
| 3 | 260-1013028 | Болт |
Загрузка ...
|
|
| 4 | 260-1013030-А-01 | Крышка теплообменника |
Загрузка ...
|
|
| 5 | 260-1013034 | Пробка |
Загрузка ...
|
|
| 6 | 50-1104301 | Пробка технологическая |
Загрузка ...
|
|
| 7 | 020-025-30-2-5 | Кольцо |
Загрузка ...
|
|
| 7 | 19,50х3,00 FPM 75 | Кольцо |
Загрузка ...
|
|
| 8 | КГ 3/8".10кп.016 | ПРОБКА |
Загрузка ...
|
|
| 9 | Д18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | 260-1013020-А | Радиатор жидкостно-масляный |
Загрузка ...
|
|
| 10 | 260-1013020-Б | ТЕПЛООБМЕННИК ЖИДКОСТНО-МАСЛЯНЫЙ |
Загрузка ...
|
|
| 10 | ТЖМ-7500 | Теплообменник |
Загрузка ...
|
|
| 11 | М8-6gx30.88.35.016 | Болт |
Загрузка ...
|
|
| 12 | 020-025-30-2-5 | Кольцо |
Загрузка ...
|
|
| 12 | 19,50х3,00 FPM 75 | Кольцо |
Загрузка ...
|
|
| 13 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 14 | А 8.01.08кп.016 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
