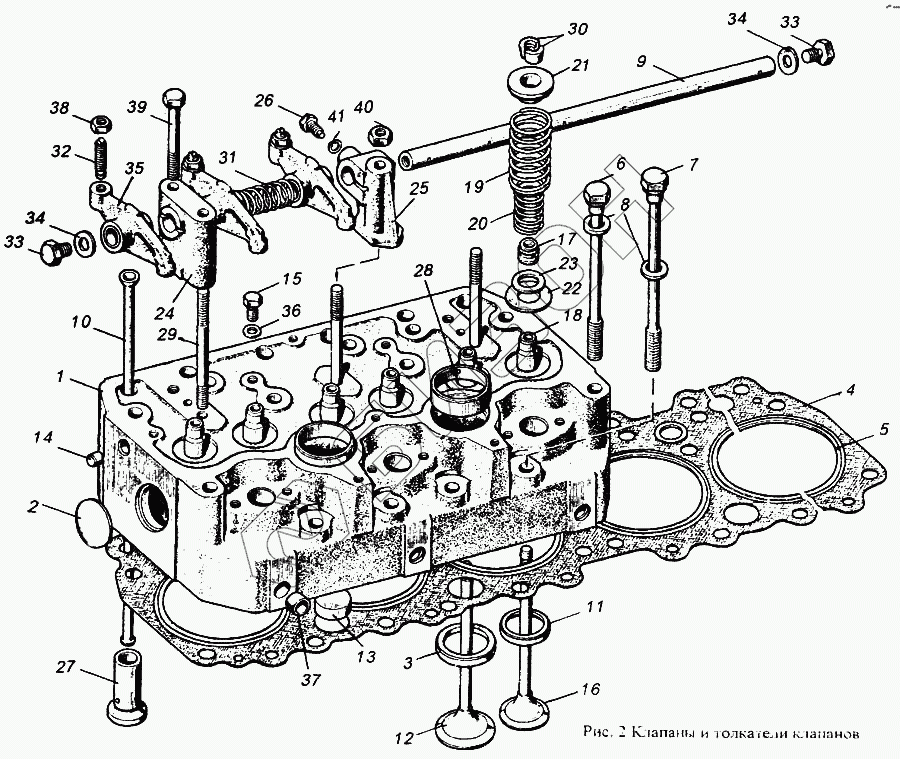

Графический каталог запасных частей к технике: ММЗ Д-265. Клапаны и толкатели клапанов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1003013 | 260-1003013 | Головка цилиндров |
Загрузка ...
|
|
| 260-10003012 | 260-10003012 | Головка цилиндров |
Загрузка ...
|
|
| 260-1003075 | 260-1003075 | Прокладка головок |
Загрузка ...
|
|
| 1 | 260-1003015 | Головка цилиндров |
Загрузка ...
|
|
| 2 | 260-1003016 | Заглушка |
Загрузка ...
|
|
| 3 | 260-1003018 | Седло клапана впускного |
Загрузка ...
|
|
| 4 | 260-1003025 | Прокладка головок |
Загрузка ...
|
|
| 5 | 260-1003031 | Кольцо |
Загрузка ...
|
|
| 6 | 260-1003124 | Болт |
Загрузка ...
|
|
| 7 | 260-1003124-01 | Болт |
Загрузка ...
|
|
| 8 | 260-1005123 | Шайба |
Загрузка ...
|
|
| 9 | 260-1007102 | Ось коромысел |
Загрузка ...
|
|
| 10 | 260-1007310 | Штанга |
Загрузка ...
|
|
| 11 | 245-1003019 | Седло клапана выпускного |
Загрузка ...
|
|
| 12 | 245-1007014 | Клапан впускной |
Загрузка ...
|
|
| 13 | 240-1003027 | Заглушка |
Загрузка ...
|
|
| 14 | 240-1003037 | Заглушка |
Загрузка ...
|
|
| 15 | 240-1003281 | Пробка |
Загрузка ...
|
|
| 16 | 240-1007015-Б6 | Клапан выпускной |
Загрузка ...
|
|
| 17 | 240-1007020 | Манжета уплотнительная клапана |
Загрузка ...
|
|
| 18 | 240-1007032-Б | Втулка направляющая клапана |
Загрузка ...
|
|
| 19 | 240-1007045-А1 | Пружина клапана наружная |
Загрузка ...
|
|
| 20 | 240-1007046-А1 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 21 | 240-1007048 | Тарелка пружин клапана |
Загрузка ...
|
|
| 22 | 240-1007054 | Шайба пружины клапана нижняя |
Загрузка ...
|
|
| 23 | 240-1007055 | Шайба пружины клапана верхняя |
Загрузка ...
|
|
| 24 | 240-1007151-Б-01 | Стойка оси коромысел крайняя |
Загрузка ...
|
|
| 25 | 240-1007152-Б-01 | Стойка оси коромысел средняя |
Загрузка ...
|
|
| 26 | 240-1007185 | Фиксатор оси коромысел |
Загрузка ...
|
|
| 27 | 240-1007375-А | Толкатель клапана |
Загрузка ...
|
|
| 28 | 50-1003103-А | Стакан |
Загрузка ...
|
|
| 29 | 50-1003112 | Шпилька стойки |
Загрузка ...
|
|
| 30 | 50-1007053-А1 | Сухарь клапана |
Загрузка ...
|
|
| 31 | 50-1007103-А | Пружина оси коромысел |
Загрузка ...
|
|
| 32 | 50-1007175-Б1 | Винт регулировочный |
Загрузка ...
|
|
| 33 | 50-1007182 | Пробка оси коромысел |
Загрузка ...
|
|
| 34 | 50-1107183 | Шайба пробки |
Загрузка ...
|
|
| 35 | 50-1007212-А3 | Коромысло клапана со втулками |
Загрузка ...
|
|
| 36 | 36-1104788 | Кольцо |
Загрузка ...
|
|
| 37 | ДО2-003-А | Заглушка |
Загрузка ...
|
|
| 38 | ДО2-063 | Гайка |
Загрузка ...
|
|
| 39 | М12-6gХ85.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | М12-6Н.6 | Гайка |
Загрузка ...
|
|
| 41 | 10.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
