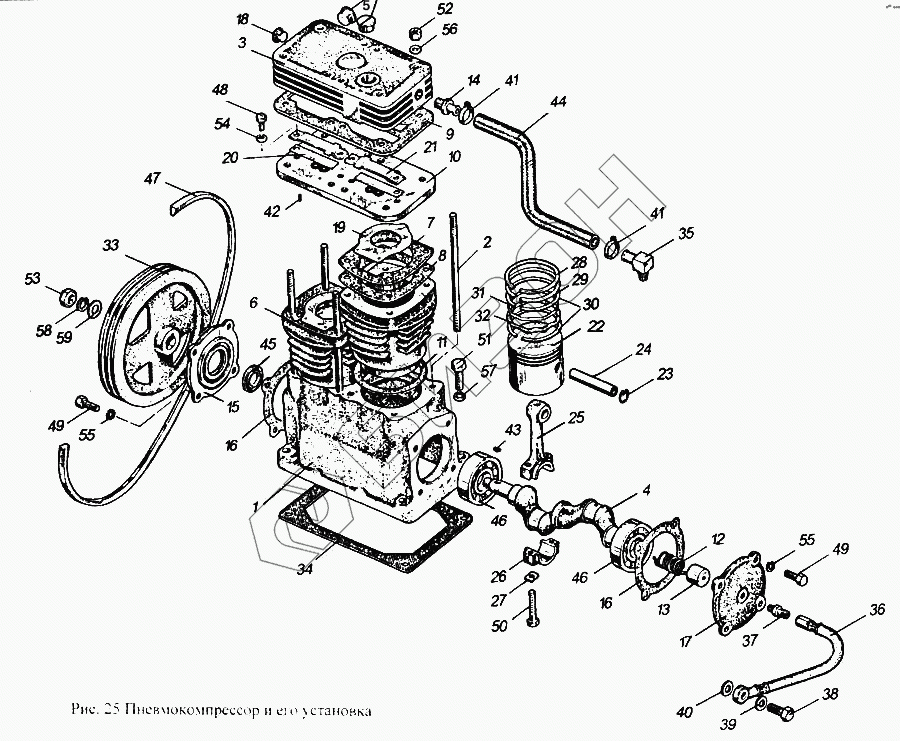

Графический каталог запасных частей к технике: ММЗ Д-265. Пневмокомпрессор и его установка
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.14.000 | А29.14.000 | Компрессор |
Загрузка ...
|
|
| А27.12.40.000 | А27.12.40.000 | Кольцо маслосъемное |
Загрузка ...
|
|
| А29.05.170 | А29.05.170 | Шатун |
Загрузка ...
|
|
| А29.50.170 | А29.50.170 | Шатун |
Загрузка ...
|
|
| А29.05.100 | А29.05.100 | Поршень и шатун |
Загрузка ...
|
|
| А29.14.040 | А29.14.040 | Плита |
Загрузка ...
|
|
| А29.05.100 | А29.05.100 | Поршень и шатун |
Загрузка ...
|
|
| 1 | А29.14.001 | Картер |
Загрузка ...
|
|
| 2 | А29.14.002 | Шпилька |
Загрузка ...
|
|
| 3 | А29.14.003 | Головка |
Загрузка ...
|
|
| 4 | А29.14.004 | Вал коленчатый |
Загрузка ...
|
|
| 5 | А29.14.006 | Пробка транспортная |
Загрузка ...
|
|
| 6 | А29.14.007 | Цилиндр |
Загрузка ...
|
|
| 7 | А29.14.008 | Прокладка плиты верхняя |
Загрузка ...
|
|
| 8 | А29.14.009 | Прокладка плиты нижняя |
Загрузка ...
|
|
| 9 | А29.14.011 | Прокладка головки |
Загрузка ...
|
|
| 10 | А29.14.041 | Плита |
Загрузка ...
|
|
| 11 | А29.01.006 | Прокладка цилиндра |
Загрузка ...
|
|
| 12 | А29.01.013 | Пружина |
Загрузка ...
|
|
| 13 | А29.01.019 | Уплотнитель крышки |
Загрузка ...
|
|
| 14 | А29.01.059 | Штуцер |
Загрузка ...
|
|
| 15 | А29.03.003 | Крышка передняя |
Загрузка ...
|
|
| 16 | А20.03.009 | Прокладка |
Загрузка ...
|
|
| 17 | А29.03.012 | Крышка задняя |
Загрузка ...
|
|
| 18 | А29.03.015 | Пробка транспортная |
Загрузка ...
|
|
| 19 | А29.05.001 | Клапан всасывающий |
Загрузка ...
|
|
| 20 | А29.05.042 | Клапан нагнетательный |
Загрузка ...
|
|
| 21 | А29.05.043 | Ограничитель |
Загрузка ...
|
|
| 22 | А29.05.101 | Поршень |
Загрузка ...
|
|
| 23 | А29.05.102 | Кольцо стопорное |
Загрузка ...
|
|
| 24 | А29.05.103 | Палец поршневой |
Загрузка ...
|
|
| 25 | А29.05.171 | Шатун |
Загрузка ...
|
|
| 26 | А29.05.172 | Крышка шатуна |
Загрузка ...
|
|
| 27 | А29.05.173 | Шайба стопорная |
Загрузка ...
|
|
| 28 | А27.02.03.007 | Кольцо компрессионное |
Загрузка ...
|
|
| 29 | А27.02.03.008 | Кольцо компрессионное |
Загрузка ...
|
|
| 30 | А27.12.40.509 | Сегмент |
Загрузка ...
|
|
| 31 | А27.12.40.510 | Расширитель |
Загрузка ...
|
|
| 32 | А27.12.40.511 | Расширитель |
Загрузка ...
|
|
| 33 | 265-3509011 | Шкив |
Загрузка ...
|
|
| 34 | 265-3509014 | Прокладка |
Загрузка ...
|
|
| 35 | 265-3509030 | Штуцер |
Загрузка ...
|
|
| 36 | 265-3509150 | Маслопровод |
Загрузка ...
|
|
| 37 | 240-3509232 | Штуцер |
Загрузка ...
|
|
| 38 | 240-3509233 | Болт штуцера |
Загрузка ...
|
|
| 39 | 36-1104788 | Кольцо |
Загрузка ...
|
|
| 40 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 41 | ХЧП10.019(ХС-26.019) | Хомут |
Загрузка ...
|
|
| 42 | 2,5m6Х12 | Штифт |
Загрузка ...
|
|
| 43 | 5Х7,5 | Шпонка |
Загрузка ...
|
|
| 44 | 18Х29-1,3 | Рукав |
Загрузка ...
|
|
| 45 | 22-24Х40-1 | Манжета |
Загрузка ...
|
|
| 46 | 207 | Подшипник |
Загрузка ...
|
|
| 47 | I-11Х10-1400 | Ремень (входит в п/г 3701) |
Загрузка ...
|
|
| 48 | М6-6gх10.016 | Болт |
Загрузка ...
|
|
| 49 | М8-6gх20.58.05 | Болт |
Загрузка ...
|
|
| 50 | М8-6gх35.109.40Х.05 | Болт |
Загрузка ...
|
|
| 51 | М10-6gх45.88.35.016 | Болт |
Загрузка ...
|
|
| 52 | М8Х1.6Н.8.45.056 | Гайка |
Загрузка ...
|
|
| 53 | М14Х1,5.6Н.35.05 | Гайка |
Загрузка ...
|
|
| 54 | 6.65Г.06 | Шайба |
Загрузка ...
|
|
| 55 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 56 | А8.01.08кп.05 | Шайба |
Загрузка ...
|
|
| 57 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 58 | 14.65Г.05 | Шайба |
Загрузка ...
|
|
| 59 | А14.01.08кп.05 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
