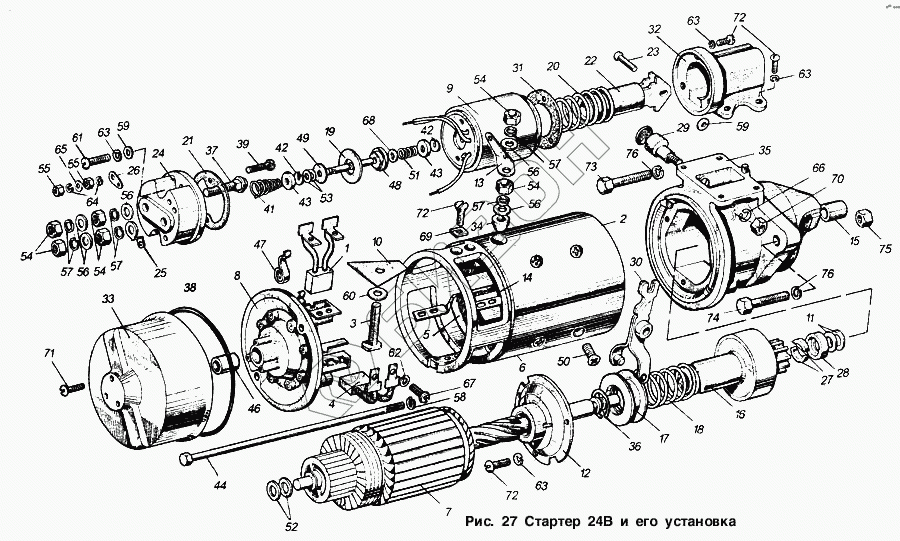

Графический каталог запасных частей к технике: ММЗ Д-265. Стартер 24В и его установка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
41
42
43
44
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 201.3708000 | 201.3708000 | Стартер 24В |
Загрузка ...
|
|
| 20.3708800 | 20.3708800 | Реле стартера |
Загрузка ...
|
|
| 1 | 20.3708025 | Щетка изолированная |
Загрузка ...
|
|
| 2 | 20.3708101 | Корпус |
Загрузка ...
|
|
| 3 | 20.3708109 | Болт контактный |
Загрузка ...
|
|
| 4 | 20.3708115 | Щетка неизолированная |
Загрузка ...
|
|
| 5 | 20.3708142 | Катушка |
Загрузка ...
|
|
| 6 | 20.3708143 | Катушка |
Загрузка ...
|
|
| 7 | 20.3708200 | Якорь |
Загрузка ...
|
|
| 8 | 20.3708300 | Крышка |
Загрузка ...
|
|
| 9 | 20.3708830 | Ярмо |
Загрузка ...
|
|
| 10 | 24.3708106 | Изоляция вывода |
Загрузка ...
|
|
| 11 | СТ212-3708011 | Шайба |
Загрузка ...
|
|
| 12 | СТ212-3708050 | Подшипник |
Загрузка ...
|
|
| 13 | СТ212-3708091 | Шина соединительная |
Загрузка ...
|
|
| 14 | СТ212-3708102 | Полюс |
Загрузка ...
|
|
| 15 | СТ212-3708402 | Вкладыш |
Загрузка ...
|
|
| 16 | СТ212-3708600-Б | Привод |
Загрузка ...
|
|
| 17 | СТ212-3708602 | Втулка отводки |
Загрузка ...
|
|
| 18 | СТ212-3708615 | Пружина |
Загрузка ...
|
|
| 19 | СТ212-3708771 | Диск контактный |
Загрузка ...
|
|
| 20 | СТ212-3708804 | Пружина |
Загрузка ...
|
|
| 21 | СТ212-3708809 | Прокладка |
Загрузка ...
|
|
| 22 | СТ212-3708810 | Якорь |
Загрузка ...
|
|
| 23 | СТ212-3708813 | Штифт |
Загрузка ...
|
|
| 24 | СТ212-3708891 | Крышка |
Загрузка ...
|
|
| 25 | СТ212-3708893 | Наконечник |
Загрузка ...
|
|
| 26 | СТ212-3708894 | Наконечник |
Загрузка ...
|
|
| 27 | СТ212А-3708004 | Полукольцо упорное |
Загрузка ...
|
|
| 28 | СТ212А-3708006 | Обойма |
Загрузка ...
|
|
| 29 | СТ212А-3708014 | Ось рычага |
Загрузка ...
|
|
| 30 | СТ212А-3708020 | Рычаг отводки |
Загрузка ...
|
|
| 31 | СТ212А-3708048 | Прокладка |
Загрузка ...
|
|
| 32 | СТ212А03708061-02 | Фланец |
Загрузка ...
|
|
| 33 | СТ212А-3708071-А | Кожух |
Загрузка ...
|
|
| 34 | СТ212А-3708104 | Втулка изоляционная |
Загрузка ...
|
|
| 35 | СТ212Б1-3708400 | Крышка |
Загрузка ...
|
|
| 36 | СТ212А-3708604 | Кольцо |
Загрузка ...
|
|
| 37 | СТ212А-3708892 | Болт контактный |
Загрузка ...
|
|
| 38 | СТ222-3708042 | Кольцо уплотнительное |
Загрузка ...
|
|
| 39 | СТ222-3708832 | Винт клемовый |
Загрузка ...
|
|
| 40 | СТ222-3708861 | Плунжер |
Загрузка ...
|
|
| 41 | СТ222-3708867 | Пружина диска реле |
Загрузка ...
|
|
| 42 | СТ222-3708868 | Шайба специальная |
Загрузка ...
|
|
| 43 | СТ222-3708869 | Шайба специальная |
Загрузка ...
|
|
| 44 | СТ50-3708080 | Болт стяжной |
Загрузка ...
|
|
| 45 | СТ50-3708108 | Изоляция |
Загрузка ...
|
|
| 46 | СТ50-3708302 | Вкладыш |
Загрузка ...
|
|
| 47 | СТ50-3708304 | Пружина |
Загрузка ...
|
|
| 48 | ВК14-3708066 | Втулка изоляционная |
Загрузка ...
|
|
| 49 | ВК14-3708067 | Шайба изоляционная |
Загрузка ...
|
|
| 50 | 1-ГК-38 | Винт полюса |
Загрузка ...
|
|
| 51 | РС14-3708007 | Пружина |
Загрузка ...
|
|
| 52 | НО-1001 | Шайба |
Загрузка ...
|
|
| 53 | НО-3002 | Шайба |
Загрузка ...
|
|
| 54 | НО-3202 | Гайка |
Загрузка ...
|
|
| 55 | МП-90118 | Гайка М5 |
Загрузка ...
|
|
| 56 | МХ-0113 | Шайба |
Загрузка ...
|
|
| 57 | МХ-0142 | Шайба |
Загрузка ...
|
|
| 58 | МХ-0246 | Шайба 8Л |
Загрузка ...
|
|
| 59 | МХ-0276 | Шайба |
Загрузка ...
|
|
| 60 | МХ-0355 | Шайба |
Загрузка ...
|
|
| 61 | МХ-0840 | Винт |
Загрузка ...
|
|
| 62 | Х-1012 | Шайба |
Загрузка ...
|
|
| 63 | Х-1482 | Шайба 6Т |
Загрузка ...
|
|
| 64 | Х-4001 | Шайба 5Т |
Загрузка ...
|
|
| 65 | Х-4034 | Шайба |
Загрузка ...
|
|
| 66 | Х-4069 | Шайба |
Загрузка ...
|
|
| 67 | Х-4237-01 | Винт |
Загрузка ...
|
|
| 68 | ХЗ-1940-Д | Шайба |
Загрузка ...
|
|
| 69 | 8Х-1531-М | Гайка |
Загрузка ...
|
|
| 70 | 8Х-1537 | Гайка |
Загрузка ...
|
|
| 71 | 8Х-1541 | Винт |
Загрузка ...
|
|
| 72 | 8Х-1580 | Винт |
Загрузка ...
|
|
| 73 | М12-6gХ30.88.35.019 | Болт |
Загрузка ...
|
|
| 74 | М12-6gХ45.88.35.019 | Болт |
Загрузка ...
|
|
| 75 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 76 | 12.65Г.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
