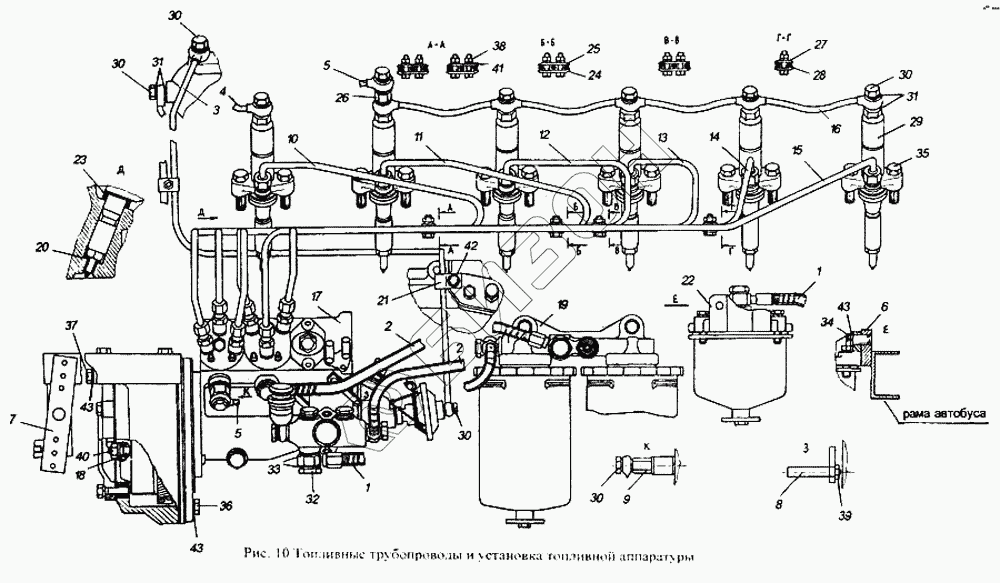

Графический каталог запасных частей к технике: ММЗ Д-265. Топливные трубопроводы и установка топливной аппаратуры
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 265-1104160 | Трубка топливная низкого давления |
Загрузка ...
|
|
| 2 | 265-1104160-01 | Трубка топливная низкого давления |
Загрузка ...
|
|
| 3 | 265-1104340 | Трубка пневмокорректора |
Загрузка ...
|
|
| 4 | 265-1104350 | Трубка перепускная |
Загрузка ...
|
|
| 5 | 265-1104360 | Трубка перепускная |
Загрузка ...
|
|
| 6 | 265-1111017 | Пластина |
Загрузка ...
|
|
| 7 | 265-1111210 | Кронштейн |
Загрузка ...
|
|
| 8 | 265-1111213 | Палец |
Загрузка ...
|
|
| 9 | 265-1111252 | Гайка колпачковая |
Загрузка ...
|
|
| 10 | 260-1104300-Б1-01 | Топливопровод 1-го цилиндра |
Загрузка ...
|
|
| 11 | 260-1104300-Б1-02 | Топливопровод 2-го цилиндра |
Загрузка ...
|
|
| 12 | 260-1104300-Б1-03 | Топливопровод 3-го цилиндра |
Загрузка ...
|
|
| 13 | 260-1104300-Б1-04 | Топливопровод 4-го цилиндра |
Загрузка ...
|
|
| 14 | 260-1104300-Б1-05 | Топливопровод 5-го цилиндра |
Загрузка ...
|
|
| 15 | 260-1104300-Б1-06 | Топливопровод 6-го цилиндра |
Загрузка ...
|
|
| 16 | 260-1104320 | Топливопровод дренажный |
Загрузка ...
|
|
| 17 | 260-1111015 | Топливный насос с АМОВТ |
Загрузка ...
|
|
| 18 | 260-1111208 | Шайба |
Загрузка ...
|
|
| 19 | 260-1117110 | Фильтр топливный тонкой очистки |
Загрузка ...
|
|
| 20 | 245-1111020 | Прокладка-экран |
Загрузка ...
|
|
| 21 | 245-1111104 | Хомутик |
Загрузка ...
|
|
| 22 | 240-1105010 | Фильтр топливный грубой очистки |
Загрузка ...
|
|
| 23 | 240-1111036-Б | Кольцо защитное |
Загрузка ...
|
|
| 24 | 240-1111105 | Колодка |
Загрузка ...
|
|
| 25 | 240-1111106 | Колодка |
Загрузка ...
|
|
| 26 | 240-1111112 | Штуцер |
Загрузка ...
|
|
| 27 | 240-1111114 | Колодка |
Загрузка ...
|
|
| 28 | 240-1111130 | Колодка |
Загрузка ...
|
|
| 29 | 17.1112010-01 | Форсунка ФДМ-22 |
Загрузка ...
|
|
| 30 | 36-1104787 | Болт штуцера |
Загрузка ...
|
|
| 31 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 32 | Д18-051-А | Болт |
Загрузка ...
|
|
| 33 | Д18-055-А-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 34 | М10-6gХ25.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | М10-6gХ35.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | М10-6gХ40.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | М10-6gХ120.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 39 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 40 | М10-6Н.12.40Х.019 | Гайка |
Загрузка ...
|
|
| 41 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 42 | 8.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 43 | 10.65Г.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
