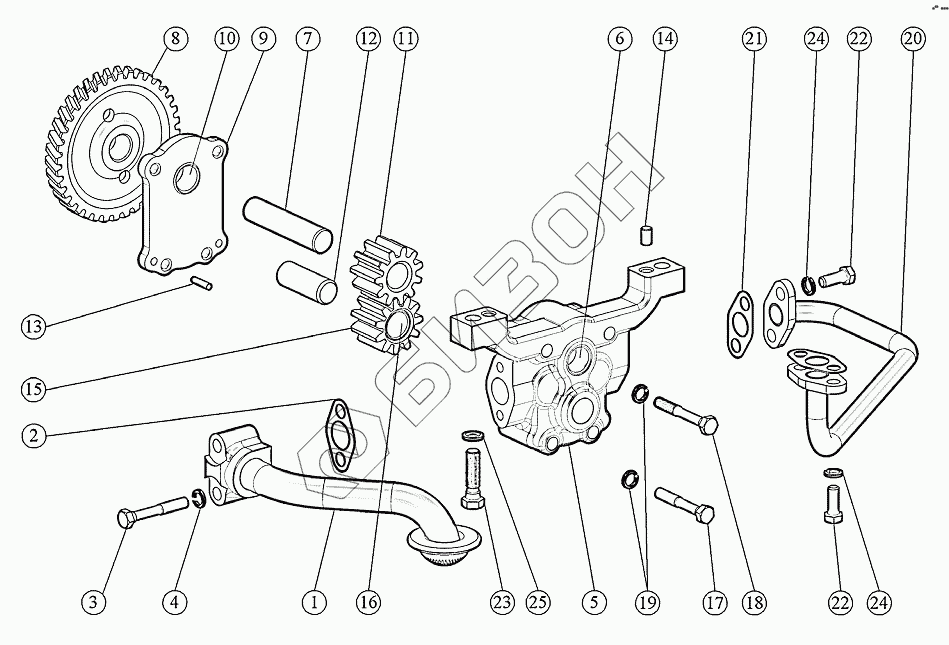

Графический каталог запасных частей к технике: ММЗ-3LD. Установка масляного насоса.
1
2
3
4
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3LD-1010000 | 3LD-1010000 | Установка приемника масляного насоса |
Загрузка ...
|
|
| 3LD-1400010 | 3LD-1400010 | Установка масляного насоса |
Загрузка ...
|
|
| 50-1403110-Б | 50-1403110-Б | Шестерня масляного насоса ведомая |
Загрузка ...
|
|
| 240-1403150 | 240-1403150 | Крышка |
Загрузка ...
|
|
| 3LD-1403125 | 3LD-1403125 | Вал |
Загрузка ...
|
|
| 3LD-1403020 | 3LD-1403020 | Корпус масляного насоса |
Загрузка ...
|
|
| 3LD-1403010 | 3LD-1403010 | Насос масляный |
Загрузка ...
|
|
| 1 | 3LD-1010010 | Маслоприемник |
Загрузка ...
|
|
| 2 | 50-1402053 | Прокладка фланца |
Загрузка ...
|
|
| 3 | М8-6gx45.88.35.016 | Болт |
Загрузка ...
|
|
| 4 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 5 | 3LD-1403025 | Корпус масляного насоса |
Загрузка ...
|
|
| 6 | А57.03.026-А | Втулка корпуса |
Загрузка ...
|
|
| 6 | 22008216 | Втулка корпуса |
Загрузка ...
|
|
| 7 | 3LD-1403052 | Валик масляного насоса |
Загрузка ...
|
|
| 8 | 3LD-1403228 | Шестерня привода масляного насоса |
Загрузка ...
|
|
| 9 | 240-1403155 | Крышка |
Загрузка ...
|
|
| 10 | 22008318 | Втулка корпуса |
Загрузка ...
|
|
| 10 | 50-1403012-Б | Втулка крышки |
Загрузка ...
|
|
| 10 | А57.03.027-А | Втулка крышки |
Загрузка ...
|
|
| 11 | 50-1403075-В | Шестерня масляного насоса ведущая |
Загрузка ...
|
|
| 12 | 50-1403125-Б | Палец |
Загрузка ...
|
|
| 13 | 50-1403233 | Штифт установочный |
Загрузка ...
|
|
| 14 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 15 | 50-1403115-Б | Шестерня |
Загрузка ...
|
|
| 16 | 22008427 | Втулка промежуточной шестерни |
Загрузка ...
|
|
| 16 | А57.03.028-А | Втулка промежуточной шестерни |
Загрузка ...
|
|
| 16 | Д08-002-А | Втулка корпуса масляного насоса |
Загрузка ...
|
|
| 17 | М8-6gx50.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 18 | М8-6gx55.88.35.016 | Болт |
Загрузка ...
|
|
| 19 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 20 | 3LD-1403015 | Патрубок отводящий |
Загрузка ...
|
|
| 21 | 50-1403033 | Прокладка фланца |
Загрузка ...
|
|
| 22 | М8-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 23 | М10-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 24 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 25 | 10ОТ.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
