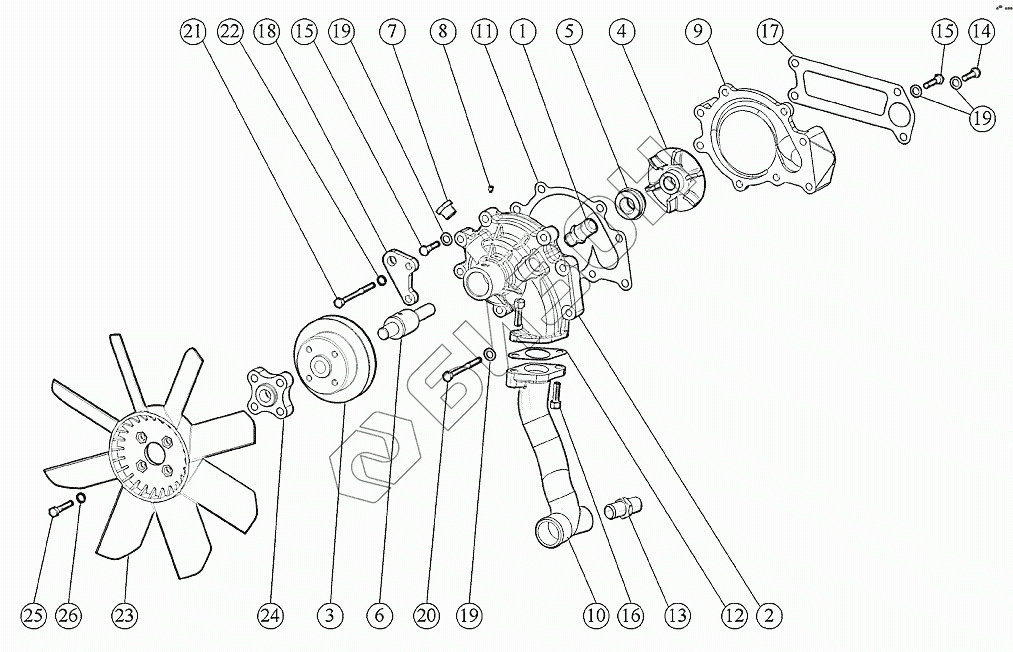

Графический каталог запасных частей к технике: ММЗ-3LD. Установка водяного насоса. Установка вентилятора
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
19
20
21
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3LD-1307012 | 3LD-1307012 | Насос водяной с патрубком и проставкой |
Загрузка ...
|
|
| 3LD-1308000 | 3LD-1308000 | Установка вентилятора |
Загрузка ...
|
|
| 3LD-1308000-Б | 3LD-1308000-Б | Установка вентилятора |
Загрузка ...
|
|
| 3LD-1307000-01 | 3LD-1307000-01 | Установка водяного насоса |
Загрузка ...
|
|
| 3LD-1307010 | 3LD-1307010 | Насос водяной |
Загрузка ...
|
|
| 1 | 3LD-1306027 | Штуцер |
Загрузка ...
|
|
| 2 | 3LD-1307025 | Корпус водяного насоса |
Загрузка ...
|
|
| 3 | 3LD-1307061 | Шкив водяного насоса |
Загрузка ...
|
|
| 4 | 3LD-1307074 | Крыльчатка |
Загрузка ...
|
|
| 5 | Sp/1341 | САЛЬНИК ВОДЯНОГО НАСОСА |
Загрузка ...
|
|
| 5 | DYSB3-16-00 | Сальник водяного насоса |
Загрузка ...
|
|
| 6 | 1HP16115E.P6Q6/L20 | Подшипник радиальный шарико-роликовый |
Загрузка ...
|
|
| 7 | КГ3/8dmA12.016 | Пробка |
Загрузка ...
|
|
| 8 | М6-6gx10.33H | Винт |
Загрузка ...
|
|
| 9 | 3LD-1307026 | Проставка водяного насоса |
Загрузка ...
|
|
| 10 | 3LD-1307044 | Патрубок водяного насоса |
Загрузка ...
|
|
| 11 | 3LD-1307048 | Прокладка корпуса |
Загрузка ...
|
|
| 12 | 3LD-1307049 | Прокладка патрубка |
Загрузка ...
|
|
| 13 | 245-1306031 | ШТУЦЕР |
Загрузка ...
|
|
| 14 | М8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 15 | М8-6gx35.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 16 | М8-6gх25-8.8.016 | Болт |
Загрузка ...
|
|
| 17 | 3LD-1307051 | Прокладка проставки |
Загрузка ...
|
|
| 18 | 3LD-1310002 | Пластина |
Загрузка ...
|
|
| 19 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 20 | М8-6gx75.88.35.016 | Болт |
Загрузка ...
|
|
| 21 | М8-6gx85.88.35.016 | Болт |
Загрузка ...
|
|
| 21 | М8-6gx80.88.35.016 | Болт |
Загрузка ...
|
|
| 22 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 23 | 3LD-1308010 | Вентилятор |
Загрузка ...
|
|
| 23 | 3LD-1308010-Б | Вентилятор |
Загрузка ...
|
|
| 24 | 3LD-1308021 | Проставка |
Загрузка ...
|
|
| 25 | М8-6gx40.88.35.016 | Болт |
Загрузка ...
|
|
| 26 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
