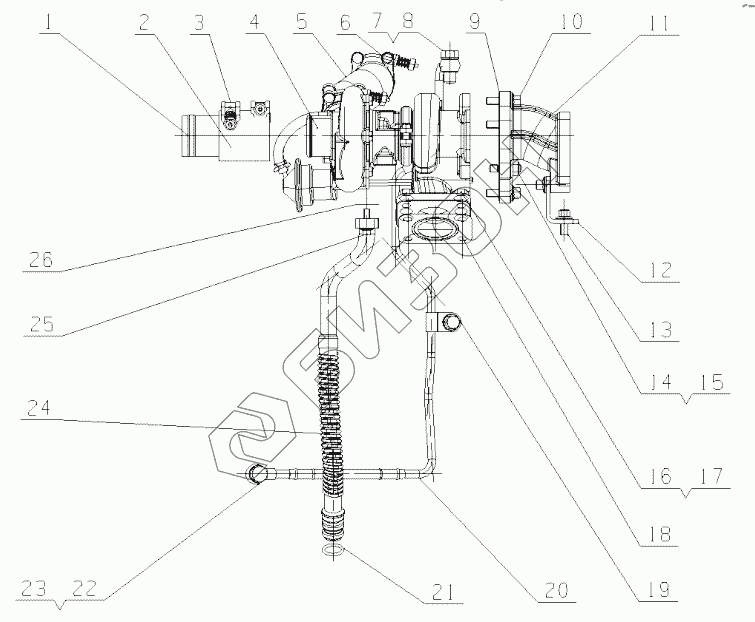

Графический каталог запасных частей к технике: Raywin 4D24T00, 4D2402. R3000-1118000 Turbocharger Assembly(T)
1
2
3
4
5
6
7
8
9
10
11
12
13
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R3000-1118011 | Connection pipe |
Загрузка ...
|
|
| 2 | R3000-1118701 | Connection pipe |
Загрузка ...
|
|
| 3 | Q67657 | Hoop |
Загрузка ...
|
|
| 4 | R3000-1118100-752 | Turbocharger |
Загрузка ...
|
|
| 5 | R7000-1118090 | Connection pipe |
Загрузка ...
|
|
| 6 | Q/67645 | Hoop |
Загрузка ...
|
|
| 7 | Q/YC901-1C12125 | Bolt |
Загрузка ...
|
|
| 8 | Q/YC901-3C12 | Washer |
Загрузка ...
|
|
| 9 | R3000-1118003 | Gasket |
Загрузка ...
|
|
| 10 | YC3-0825TF2 | Bolt |
Загрузка ...
|
|
| 11 | R3000-1118502 | After turbine pipe |
Загрузка ...
|
|
| 12 | R3000-1118542 | Support |
Загрузка ...
|
|
| 13 | YC3-0816TF2 | Bolt |
Загрузка ...
|
|
| 16 | R3000-1118008 | Nut |
Загрузка ...
|
|
| 17 | R3000-1118001 | Double end studs |
Загрузка ...
|
|
| 18 | R3000-1118002 | Gasket |
Загрузка ...
|
|
| 19 | Q1840812TF2 | Bolt |
Загрузка ...
|
|
| 20 | R3000-1118240 | Oil inlet pipe |
Загрузка ...
|
|
| 21 | YC208-B01700F | O-Ring |
Загрузка ...
|
|
| 22 | Q/YC901-1C12125 | Bolt |
Загрузка ...
|
|
| 23 | Q/YC901-3C12 | Washer |
Загрузка ...
|
|
| 24 | R3000-1118340 | Oil return pipe component |
Загрузка ...
|
|
| 25 | Q1840620TF2 | Bolt |
Загрузка ...
|
|
| 26 | R3000-1118301 | Gasket |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
