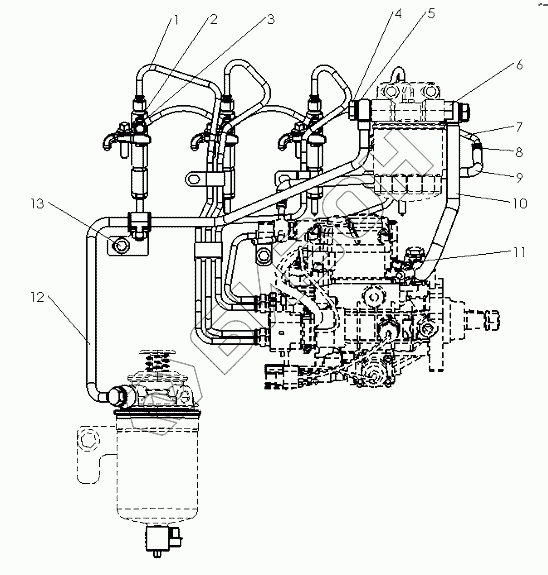

Графический каталог запасных частей к технике: Raywin YC4D2455-D39. R3000-1104000 Fuel Supply Pipeline Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
R3000-1104000 R3000-1104000 Fuel supply pipeline assembly
Загрузка ...
1 R3000-1104100SF4 High-pressure oil pipe parts
Загрузка ...
2 Q/YC149-6 Compound Seal washer
Загрузка ...
3 Q/YC901-1C0610F32 Hinge bolt
Загрузка ...
4 Q/YC901-1C1415F32 Hinge bolt
Загрузка ...
5 Q/YC149-14 Compound Seal washer
Загрузка ...
6 Q/YC198-14F32 Plug
Загрузка ...
7 R3000-1104240 Oil return pipe parts
Загрузка ...
8 Q676B10F32 Strap
Загрузка ...
9 R3000-1104207 Fuel pipe i
Загрузка ...
10 R3000-1104400A Pipe parts from fuel filter to fuel injection pump
Загрузка ...
11 Q67616F32 Strap
Загрузка ...
12 R7000-1104081 Fuel pipe iv
Загрузка ...
13 Q1840812T1F32 Bolt
Загрузка ...
14 Q1840816T1F32 Bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
