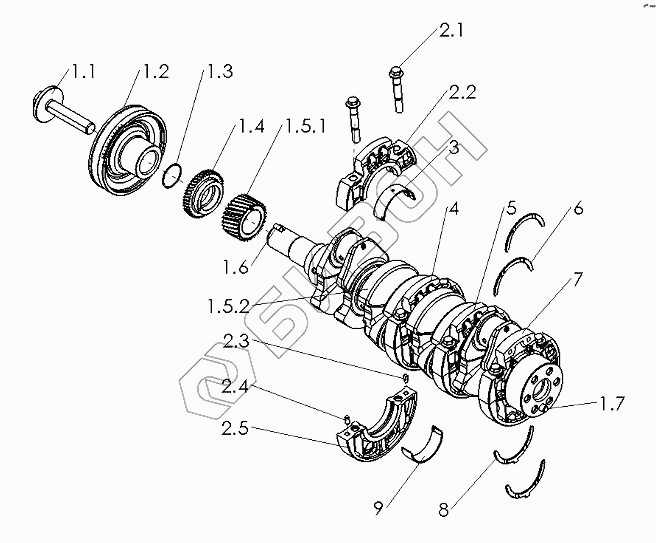

Графический каталог запасных частей к технике: Raywin YC4D2455-D39. R7000-1005000 Crankshaft DamperAssembly
1.1
1.2
1.3
1.4
1.5.1
1.5.2
1.6
1.7
2.1
2.2
2.3
2.4
2.5
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| R7000-1005000 | R7000-1005000 | Crankshaft damper assembly |
Загрузка ...
|
|
| 1 | R7000-1005400 | Crankshaft component |
Загрузка ...
|
|
| 1.1 | R3000-1005014 | Belt pulley tightening bolt |
Загрузка ...
|
|
| 1.2 | R7100-1005201SF2 | Crankshaft belt pulley |
Загрузка ...
|
|
| 1.3 | R3000-1002305 | O-seal ring |
Загрузка ...
|
|
| 1.4 | R3000-1005018SF3 | Oil pump drive gear |
Загрузка ...
|
|
| 1.5 | R3000-1005440 | Crankshaft assembly |
Загрузка ...
|
|
| 1.5.1 | R3000-1005001 | Crankshaft |
Загрузка ...
|
|
| 1.5.2 | R3000-1005002 | Crankshaft timing gear |
Загрузка ...
|
|
| 1.6 | R3000-1005026A | Flat key |
Загрузка ...
|
|
| 1.7 | YC24-B1018 | Straight pin |
Загрузка ...
|
|
| 2 | R3000-1005450A | Thrust bearing seat component I |
Загрузка ...
|
|
| 2.1 | R3000-1002118 | Main bearing cap bolt |
Загрузка ...
|
|
| 2.2 | R3000-1005451A | Thrust bearing seat cover |
Загрузка ...
|
|
| 2.3 | A3100-1005018 | Cotter pin |
Загрузка ...
|
|
| 2.4 | YC24-0612 | Straight pin |
Загрузка ...
|
|
| 2.5 | R3000-1005452 | Under the bearing cover |
Загрузка ...
|
|
| 3 | R3000-1005005 | Upper main bearing shell |
Загрузка ...
|
|
| 4 | R3000-1005460A | Thrust bearing seat component II |
Загрузка ...
|
|
| 5 | R3000-1005470A | Thrust bearing seat component III |
Загрузка ...
|
|
| 6 | R3000-1005037 | On the crankshaft thrust piece |
Загрузка ...
|
|
| 7 | R3000-1005480A | Thrust bearing seat component IV |
Загрузка ...
|
|
| 8 | R3000-1005038 | Crankshaft thrust plate |
Загрузка ...
|
|
| 9 | R3000-1005006 | Lower main bearing shell |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
