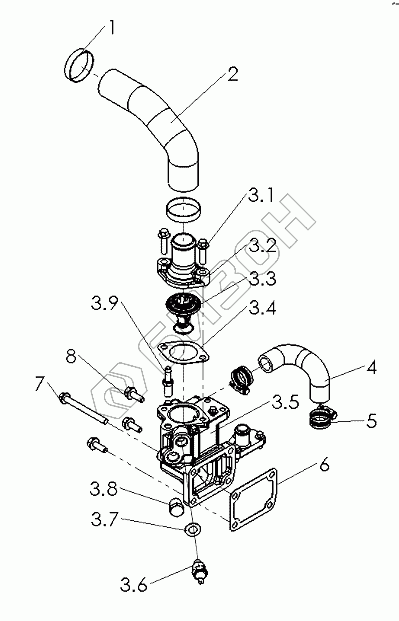

Графический каталог запасных частей к технике: Raywin YC4D2455-D39. R7000-1306000 Thermostat Assembly
1
2
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| R7000-1306000 | R7000-1306000 | Thermostat assembly |
Загрузка ...
|
|
| 1 | Q67645F32 | Hoop |
Загрузка ...
|
|
| 2 | R7000-1306050 | Pipe |
Загрузка ...
|
|
| 3 | R3000-1306400A | Thermostat Parts |
Загрузка ...
|
|
| 3.1 | Q1840830T1F32 | Bolt |
Загрузка ...
|
|
| 3.2 | R3000-1306001 | Thermostat cover |
Загрузка ...
|
|
| 3.3 | R3000-1306004 | Thermostat |
Загрузка ...
|
|
| 3.4 | R3000-1306002 | Thermostat cover gasket |
Загрузка ...
|
|
| 3.5 | R3000-1306070A | Thermostat seat component |
Загрузка ...
|
|
| 3.5.1 | R3000-1306003A | Thermostat seat |
Загрузка ...
|
|
| 3.5.2 | R3000-1306008 | Reducer joint |
Загрузка ...
|
|
| 3.5.3 | Q1840660 | Bolt |
Загрузка ...
|
|
| 3.5.4 | Q1840665 | Bolt |
Загрузка ...
|
|
| 3.6 | L4700-3823180 | Water sensor |
Загрузка ...
|
|
| 3.7 | Q/YC149-12 | Composite seal |
Загрузка ...
|
|
| 3.8 | E1101-3800100 | Water sensor |
Загрузка ...
|
|
| 3.9 | FC600-1306009 | Deflated joint |
Загрузка ...
|
|
| 4 | R3000-1306005 | Water return hose |
Загрузка ...
|
|
| 5 | Q67627F32 | Loop hoop |
Загрузка ...
|
|
| 6 | R3000-1306006 | Thermostat petdestal gasket |
Загрузка ...
|
|
| 7 | Q1840880T1F32 | Bolt |
Загрузка ...
|
|
| 8 | Q1840822T1F32 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
