Графический каталог запасных частей к технике: Raywin YC4D2455-D39. R7000-1600000 Power Output Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1.1
1.2
1.3
1.4
2.1.1
2.1.2
2.2

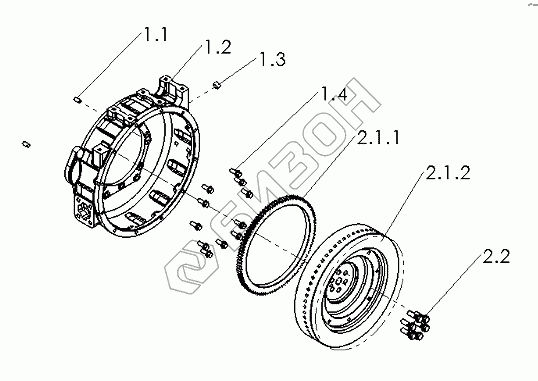

Позиция на иллюстрации Заводской номер детали Название детали Цена
R7000-1600000 R7000-1600000 Power output assembly
Загрузка ...
1 R7000-1600400 Flywheel case parts
Загрузка ...
1.1 YC24-1020 Stud pin
Загрузка ...
1.2 R7000-1600401B Flywheel case
Загрузка ...
1.3 L3800-1600411 Screw plug
Загрузка ...
1.4 Q1841025TF2 Bolt
Загрузка ...
2 R7000-1005300B Flywheel and geared ring parts
Загрузка ...
2.1 R7000-1005360B Flywheel and geared ring component
Загрузка ...
2.1.1 R7100-1005361 Flywheel
Загрузка ...
2.1.2 R3000-1005362 Geared ring
Загрузка ...
2.2 R3000-1005303 Flywheel bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
