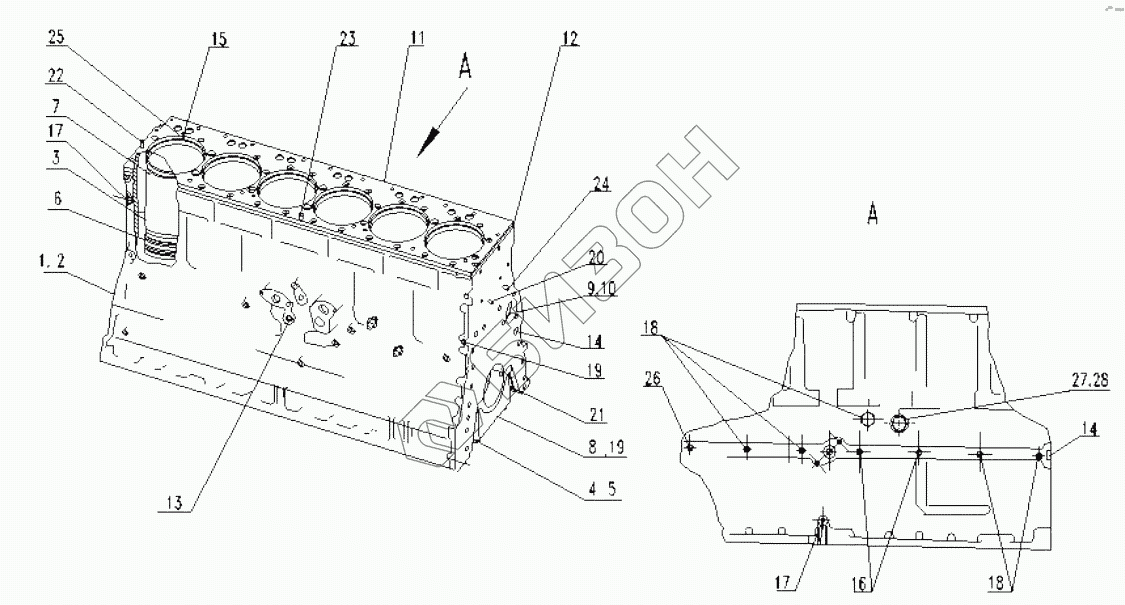

Графический каталог запасных частей к технике: SDEC SC11CB220G2B1. Cylinder block

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4110001003068 Assembly block
Загрузка ...
2 4110001003069 Cylinder block
Загрузка ...
3 4190000536571 Cylinder jacket
Загрузка ...
4 4110000907019 Main bearing cap
Загрузка ...
5 4110000907020 Main bearing cap
Загрузка ...
6 4110000565006 O-ring
Загрузка ...
7 4110000565181 Sealing ring
Загрузка ...
8 4110001003071 Screw
Загрузка ...
9 4110000186224 Bushing
Загрузка ...
10 4110000186226 Bushing
Загрузка ...
11 4110001003070 Plate
Загрузка ...
12 4110000186225 Shim
Загрузка ...
13 4110000186222 Plug
Загрузка ...
14 4110000565268 Plug
Загрузка ...
15 4110000186219 Pin
Загрузка ...
16 4110000186113 Plug
Загрузка ...
17 4110001005016 Plug
Загрузка ...
18 4110000186053 Plug
Загрузка ...
19 4110000565215 Washer
Загрузка ...
20 4110000186231 Stud
Загрузка ...
21 4110000186237 Ball
Загрузка ...
22 4110000186235 Pin
Загрузка ...
23 4110000186229 Pin
Загрузка ...
24 4110000186234 Pin
Загрузка ...
25 4110000186114 O-ring
Загрузка ...
26 4110000186233 Plug
Загрузка ...
27 4110000186236 Plug
Загрузка ...
28 4110000186232 Washer
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
