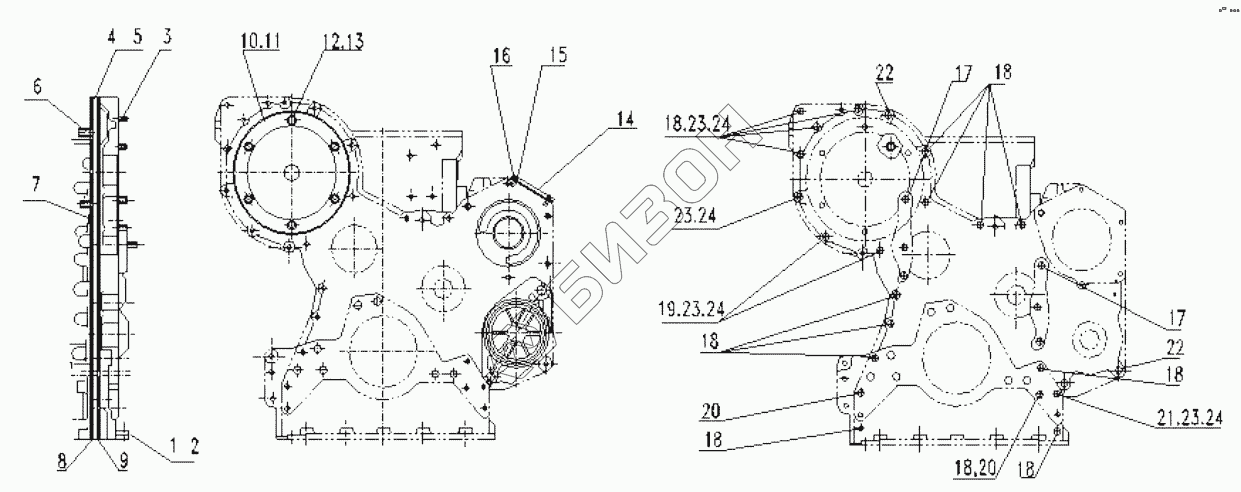

Графический каталог запасных частей к технике: SDEC SC11CB220G2B1. Front housing, cover and fastener group
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
18
18
18
18
19
20
20
21
22
22
23
23
23
23
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4110001003123 | Housing |
Загрузка ...
|
|
| 2 | 4110000186162 | Gear housing |
Загрузка ...
|
|
| 3 | 4110000186166 | Stud |
Загрузка ...
|
|
| 4 | 4110001003124 | Plate |
Загрузка ...
|
|
| 5 | 4110000186161 | Bracket |
Загрузка ...
|
|
| 6 | 4110001003125 | Stud |
Загрузка ...
|
|
| 7 | 4110000186089 | Plug |
Загрузка ...
|
|
| 8 | 4110000186163 | Gasket |
Загрузка ...
|
|
| 9 | 4110000565227 | Gasket |
Загрузка ...
|
|
| 10 | 4110000565194 | Cover plate |
Загрузка ...
|
|
| 11 | 4110000907152 | Spacer |
Загрузка ...
|
|
| 12 | 4110001003139 | Hexagon nut |
Загрузка ...
|
|
| 13 | 4110001003126 | Washer |
Загрузка ...
|
|
| 14 | 4110000907153 | Cover plate |
Загрузка ...
|
|
| 15 | 4190000536479 | Bolt |
Загрузка ...
|
|
| 16 | 4110000565037 | Gasket |
Загрузка ...
|
|
| 17 | 4110000186171 | Screw |
Загрузка ...
|
|
| 18 | 4110000186132 | Screw |
Загрузка ...
|
|
| 19 | 4110000186132 | Screw |
Загрузка ...
|
|
| 20 | 4110000186132 | Screw |
Загрузка ...
|
|
| 21 | 4110000186132 | Screw |
Загрузка ...
|
|
| 22 | 4110000186172 | Screw |
Загрузка ...
|
|
| 23 | 4110000186027 | Washer |
Загрузка ...
|
|
| 24 | 4110000186170 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
