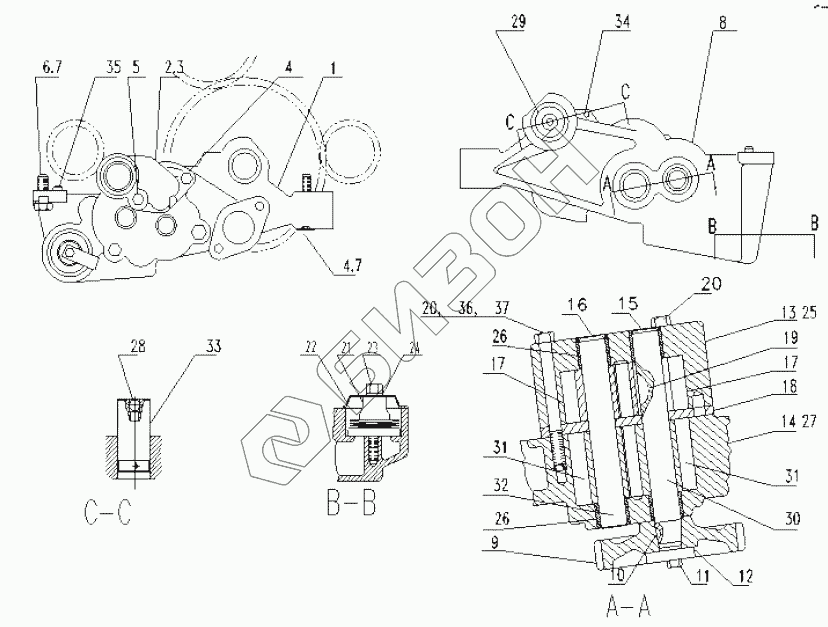

Графический каталог запасных частей к технике: SDEC SC11CB220G2B1. Oil pump assembly (double section)
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4110001003063 | Rubber hose |
Загрузка ...
|
|
| 2 | 4190000536175 | Pipe |
Загрузка ...
|
|
| 3 | 4110000186025 | Spacer |
Загрузка ...
|
|
| 4 | 4110000186029 | Screw |
Загрузка ...
|
|
| 5 | 4110000186030 | Screw |
Загрузка ...
|
|
| 6 | 4110000186026 | Screw |
Загрузка ...
|
|
| 7 | 4110000186027 | Washer |
Загрузка ...
|
|
| 8 | 4110000186024 | Oil pump |
Загрузка ...
|
|
| 9 | 4110000186028 | Gear |
Загрузка ...
|
|
| 10 | 4110000565008 | Woodruff key |
Загрузка ...
|
|
| 11 | 4110000186029 | Screw |
Загрузка ...
|
|
| 12 | 4110000186031 | Washer |
Загрузка ...
|
|
| 13 | 4110001003095 | Fuel pump |
Загрузка ...
|
|
| 14 | 4110001003096 | Pump body |
Загрузка ...
|
|
| 15 | 4110001003094 | Input shaft |
Загрузка ...
|
|
| 16 | 4110000907099 | Shaft |
Загрузка ...
|
|
| 17 | 4110000907100 | Gear |
Загрузка ...
|
|
| 18 | 4110000907101 | Spacer plate |
Загрузка ...
|
|
| 19 | 4110000907102 | Key |
Загрузка ...
|
|
| 20 | 4011000053 | Bolt |
Загрузка ...
|
|
| 21 | 4110000907103 | Pressure reducing valve |
Загрузка ...
|
|
| 22 | 4110000907104 | Cover |
Загрузка ...
|
|
| 23 | 4011001079 | Bolt |
Загрузка ...
|
|
| 24 | 4110000907105 | Washer |
Загрузка ...
|
|
| 25 | 4110001003099 | Fuel pump |
Загрузка ...
|
|
| 26 | 4110000907107 | Bearing bushing |
Загрузка ...
|
|
| 27 | 4110001003100 | Fuel pump |
Загрузка ...
|
|
| 28 | 4110000907109 | Ball |
Загрузка ...
|
|
| 29 | 4110000907110 | Shaft |
Загрузка ...
|
|
| 30 | 4110001003098 | Input shaft |
Загрузка ...
|
|
| 31 | 4110000907112 | Gear |
Загрузка ...
|
|
| 32 | 4110000907113 | Shaft |
Загрузка ...
|
|
| 33 | 4110000907114 | Shaft |
Загрузка ...
|
|
| 34 | 4110000907115 | Ball |
Загрузка ...
|
|
| 35 | 4110000907116 | Pin |
Загрузка ...
|
|
| 36 | 4110001002015 | Washer |
Загрузка ...
|
|
| 37 | 4110000565009 | Spring washer |
Загрузка ...
|
|
| 38 | 4110000907117 | Sleeve |
Загрузка ...
|
