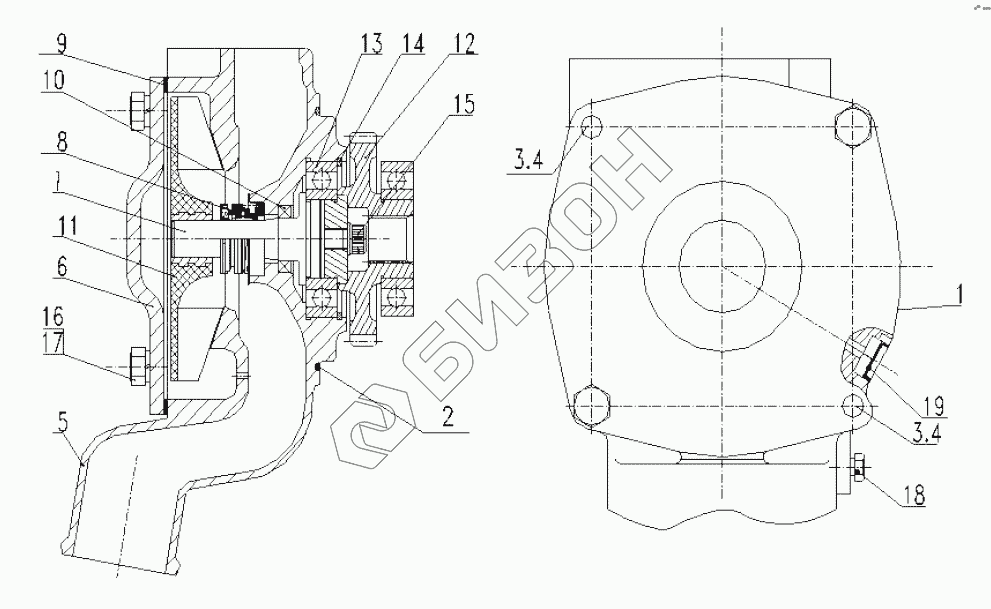

Графический каталог запасных частей к технике: SDEC SC11CB220G2B1. Pump group-water

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4110001003110 Water pump
Загрузка ...
2 4110000186094 O-ring
Загрузка ...
3 4110000186093 Screw
Загрузка ...
4 4110000186027 Washer
Загрузка ...
5 4110001003111 Pump body
Загрузка ...
6 4110000907189 Cover plate
Загрузка ...
7 4110000907190 Shaft
Загрузка ...
8 4110001003133 Lip seal
Загрузка ...
9 4110000907192 Gasket
Загрузка ...
10 4110000907193 Sealing ring
Загрузка ...
11 4110001003112 Vane
Загрузка ...
12 4110001003109 Bracket
Загрузка ...
13 4110000907196 Bearing
Загрузка ...
14 4110000997033 Retaining ring
Загрузка ...
15 4110001003113 Screw
Загрузка ...
16 4110000565009 Spring washer
Загрузка ...
17 4110000565150 Screw
Загрузка ...
18 4110000186053 Plug
Загрузка ...
19 4110000186222 Plug
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
