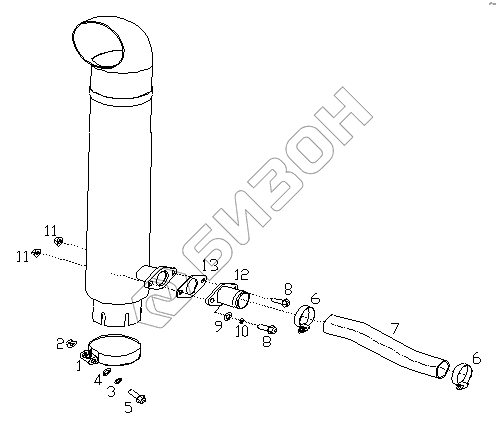

Графический каталог запасных частей к технике: SDEC SC9D220G2B1. EJECTION TAILPIPE GROUP, EXHAUST S00004880+01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
8
9
10
11
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 WG-08-001+A CLIP
Загрузка ...
2 B00000773 Hexagon nuts, style 1
Загрузка ...
3 B00001240 Single coil spring lock washers, Normal type
Загрузка ...
4 B00001279 WASHER, PLAIN
Загрузка ...
5 B00000553 HEXAGON HEAD BOLT
Загрузка ...
6 B00001573 THROAT HOOP
Загрузка ...
7 B00002377 RUBBER INLET BAND PIPE
Загрузка ...
8 B00000511 HEXAGON HEAD BOLT
Загрузка ...
9 B00001276 WASHER, PLAIN
Загрузка ...
10 B00001238 Single coil spring lock washers, Normal type
Загрузка ...
11 B00000769 NUT 1
Загрузка ...
12 WGA-08D-010+A EJECTION TAILPIP
Загрузка ...
13 WGA-08D-008+A PLAIN
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
