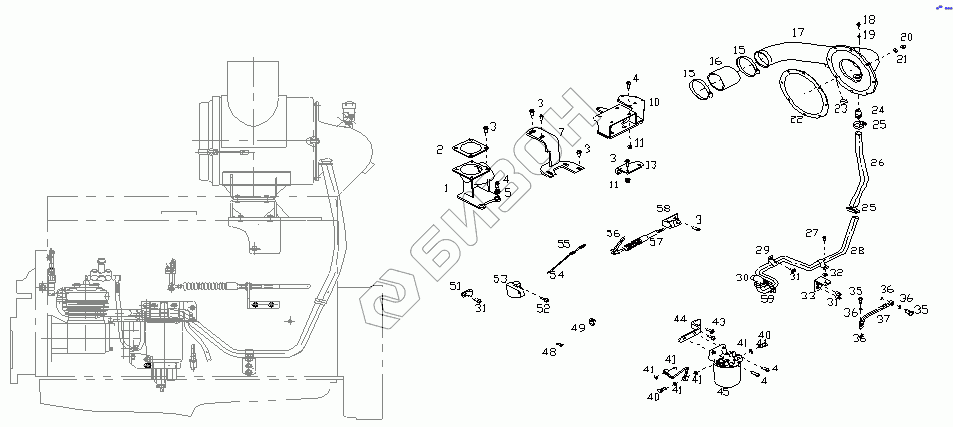

Графический каталог запасных частей к технике: SDEC SC9D220G2B1. ENGINE APPLICATION PARTS GROUP S00007823+03
1
2
3
3
3
3
3
4
4
4
4
5
7
10
11
11
13
15
15
16
17
18
19
20
21
24
25
25
26
27
28
29
30
31
31
31
32
33
35
35
36
36
36
36
37
40
40
41
41
41
41
41
44
45
48
49
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D00-118-22A+A | GASKET, EXHAUST PIPE ELBOW |
Загрузка ...
|
|
| 2 | D00-173-01+A | GASKET, EXHAUST PIPE ELBOW |
Загрузка ...
|
|
| 3 | B00002000 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 4 | B00002003 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 5 | D00-222-01+A | INSERT |
Загрузка ...
|
|
| 7 | D00-014-10A+B | BRACKET, MUFFLER |
Загрузка ...
|
|
| 10 | S00007313+03 | AIR FILTER BRACKET |
Загрузка ...
|
|
| 11 | B00000834 | NUT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 13 | S00007328+05 | BRACKET |
Загрузка ...
|
|
| 15 | B00001586 | THROAT HOOP |
Загрузка ...
|
|
| 16 | D00-270-01+A | HOSE |
Загрузка ...
|
|
| 17 | D00-199-19A+B | AIR INLET PIPE, COMPRESSOR |
Загрузка ...
|
|
| 18 | D00-145-01+A | JOINT, SERVICE INDICATOR-AIR FILTER |
Загрузка ...
|
|
| 19 | B00001856 | COPPER WASHER |
Загрузка ...
|
|
| 20 | B00000794 | NUT |
Загрузка ...
|
|
| 21 | B00001300 | WASHER, PLAIN |
Загрузка ...
|
|
| 24 | D00-105-11+D | JOINT, AIR INTAKE PIPE |
Загрузка ...
|
|
| 25 | B00001569 | THROAT HOOP |
Загрузка ...
|
|
| 26 | D00-270-03+A | HOSE |
Загрузка ...
|
|
| 27 | B00002119 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 28 | D00-188-03+D | AIR INLET PIPE, AIR COMPRESSOR |
Загрузка ...
|
|
| 29 | D00-190-02+A | CLIP |
Загрузка ...
|
|
| 30 | D00-105-05+B | ELBOW JOINT |
Загрузка ...
|
|
| 31 | B00001998 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 32 | B00000791 | NUT |
Загрузка ...
|
|
| 33 | D00-201-02A+B | CLIP |
Загрузка ...
|
|
| 35 | B00002177 | BANJO BOLT |
Загрузка ...
|
|
| 36 | B00001545 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 37 | D00-106-11+B | OIL INLET PIPE, AIR COMPRESSOR |
Загрузка ...
|
|
| 40 | B00002224 | HINGED BOLT |
Загрузка ...
|
|
| 41 | B00001547 | RUBBER COATED HARD WASHER |
Загрузка ...
|
|
| 44 | S00002817+05 | FUEL RETURN |
Загрузка ...
|
|
| 45 | S00002935+01 | FUEL RETURN |
Загрузка ...
|
|
| 48 | D00-169-05+A | D00-169-05+A |
Загрузка ...
|
|
| 49 | D00-163-14+A | JOINT, WARM WATER |
Загрузка ...
|
|
| 51 | D04-150-01+C | CLIP |
Загрузка ...
|
|
| 52 | B00002006 | BOLT, HEX FLANGE HEAD CAP |
Загрузка ...
|
|
| 53 | D00-101-40A+B | AIR COMPRESSOR BRACKET |
Загрузка ...
|
|
| 54 | D00-006-01+B | DIP STICK ASSEMBLY |
Загрузка ...
|
|
| 55 | D00-135-01+A | DIPSTICK TAKE OVER |
Загрузка ...
|
|
| 56 | D00-230-11+A | POLE |
Загрузка ...
|
|
| 57 | D00-277-02+A | POLE |
Загрузка ...
|
|
| 58 | D00-228-15+A | BRACKET |
Загрузка ...
|
|
| 59 | D00-206-09+A | HOSE, PLAIN |
Загрузка ...
|
|
| 60 | D00-142-01+B | AIR COMPRESSOR BANK |
Загрузка ...
|
|
| 61 | D00-241-01+A | FUEL RETURN PIPE |
Загрузка ...
|
|
| 62 | 761G-26-014B+A | FUEL PIPE, LOW PRESSURE |
Загрузка ...
|
|
| 63 | D00-146-01+C | GASKET,OUTTAKE PIPE |
Загрузка ...
|
|
| 64 | D02A-163-01+C | PLUG, PIPE |
Загрузка ...
|
|
| 65 | B00001698 | BOLT, PIPE |
Загрузка ...
|
|
| 66 | D00-190-03+A | CLIP |
Загрузка ...
|
|
| 67 | D00-240-09+A | FUEL RETURN |
Загрузка ...
|
|
| 68 | D00-154-07+A | HEAT SHIELD PLATE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
